Versatower BP60SX & OPTIBEAM-OBDYA12-5(New) & Rotary40m & AnJo Beam 6el.für 6m Band

Videos & Bilder in HD

Hinweis: Jedes Bild kann in höher HD-Auflösung mit Zoom durch "Doppelklick" angezeigt werden in neuem Fenster!
Mein aufrichtiger Dank geht an DF8JO (Gerrit) und DL4BBY (Thomas) für die tatkräftige Hilfe! Demontage des alten BP60SX nordöstlich Hamburg in 22967 Tremsbüttel - der OM war vor 8 Jahren verstorben! Als Zusatz gab es noch den Rotor und eine Endstufe TL-922

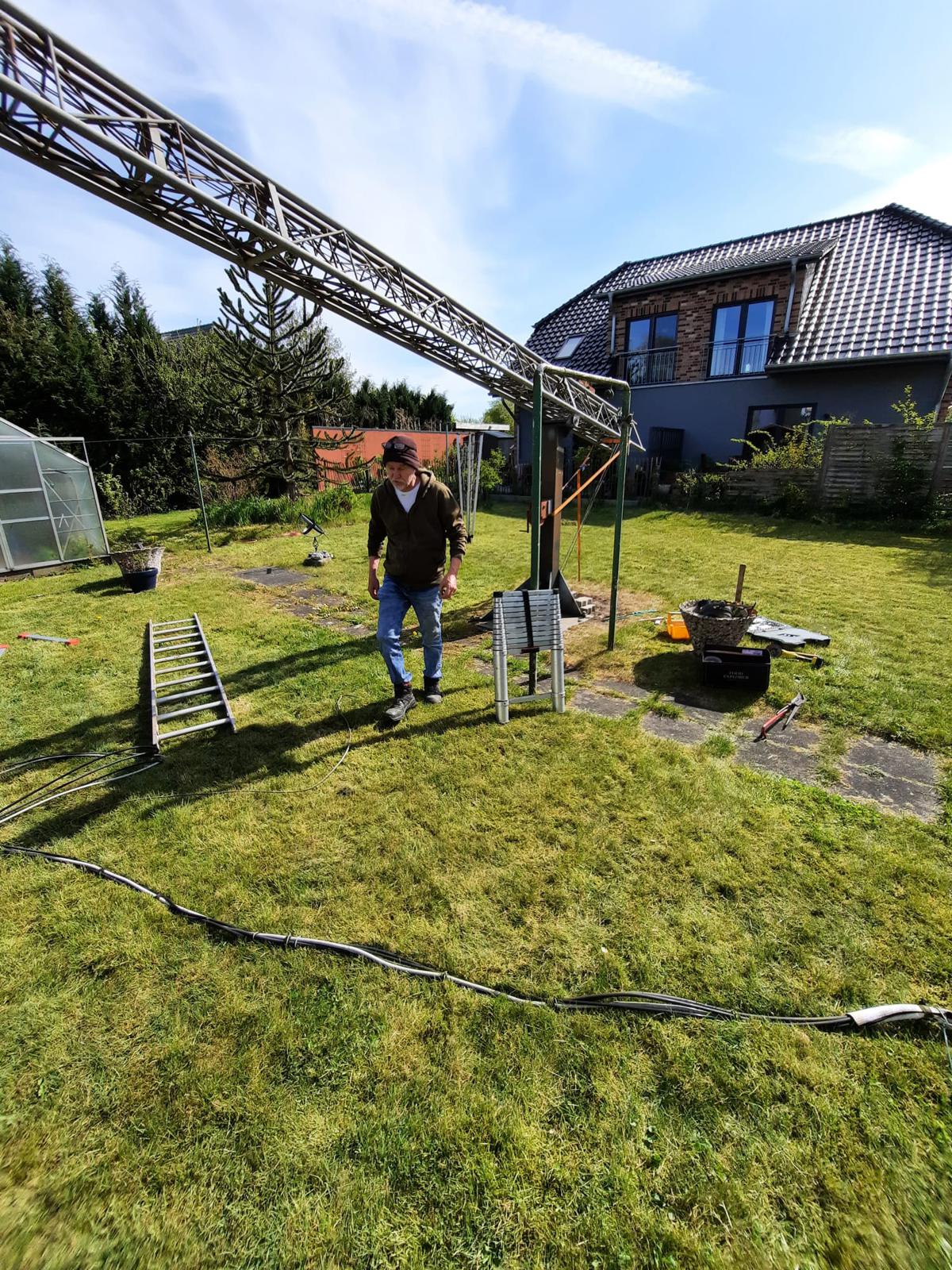

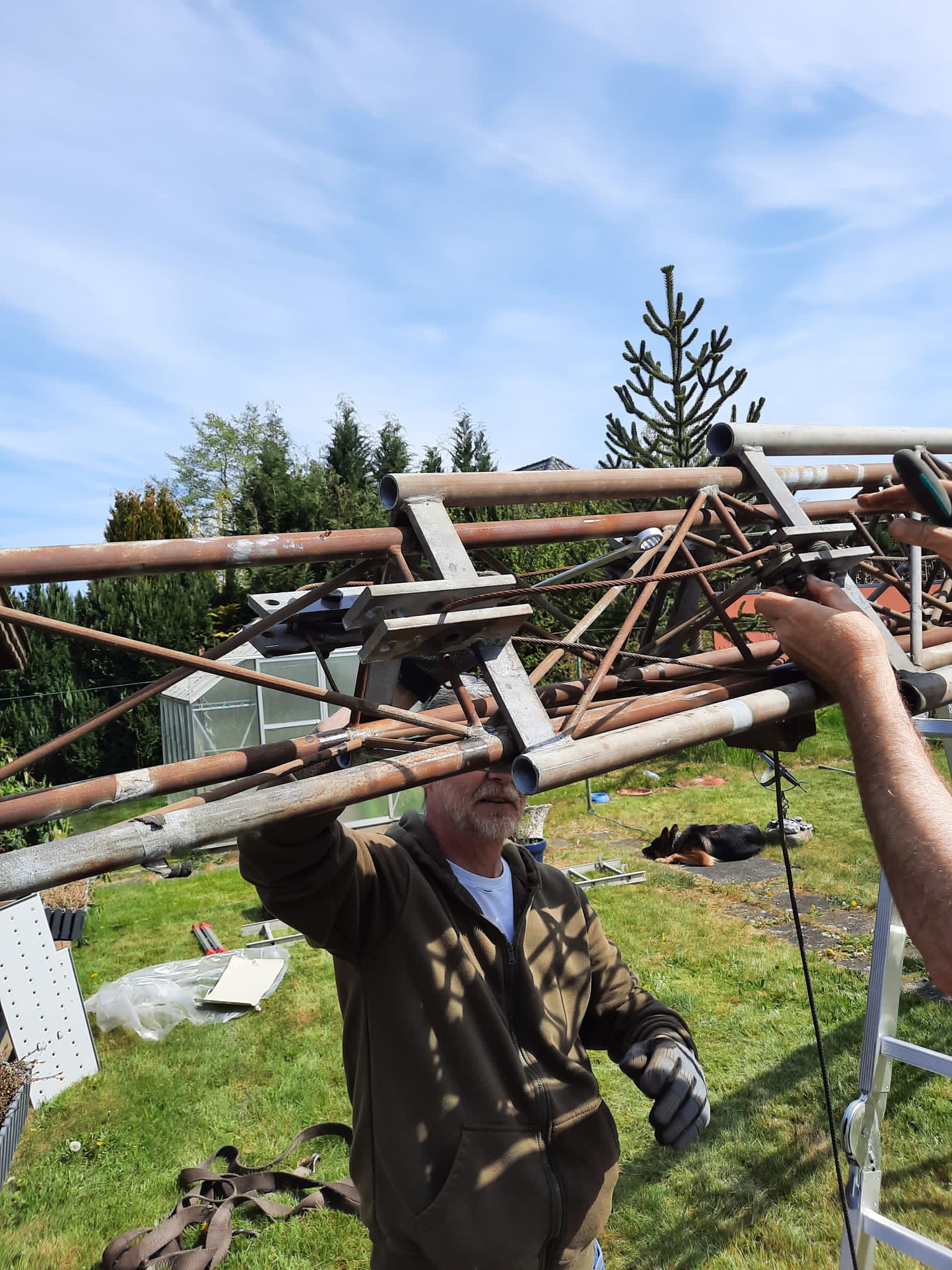

Demontage des alten Versatowers nordöstlich Hamburg

Demontage des alten Versatowers nordöstlich Hamburg

Demontage des alten Versatowers DF8JO-Gerrit mit forschem Schritt

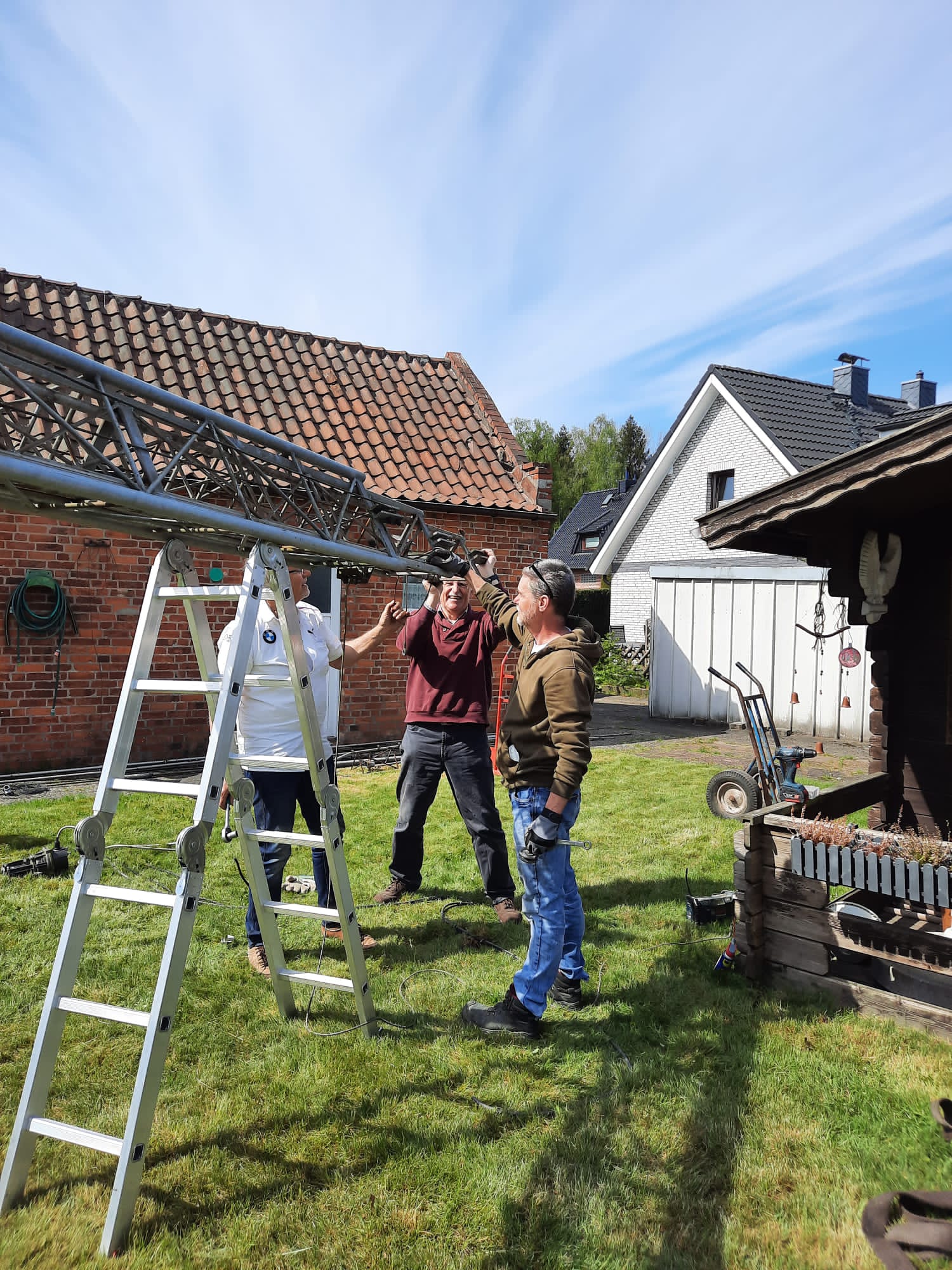

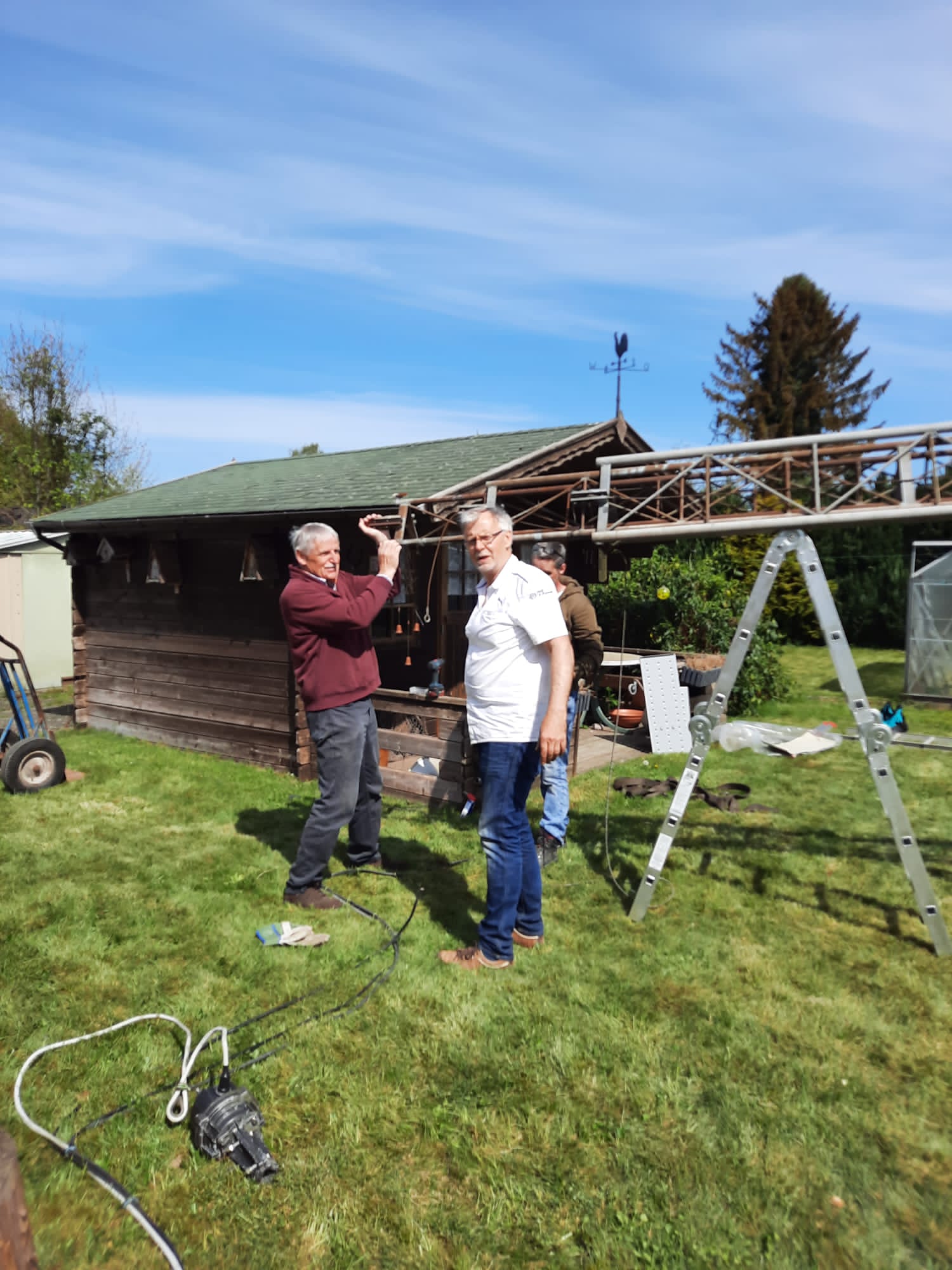

Vereinte Kräfte bei der Arbeit
Vereinte Kräfte DL4BBY Thomas, DF8JO Gerrit und ich!

DL4BBY-Thomas & Gerrit DF8JO (hinter mir) und ich DL5RW so wie sich das gehört bei diesen Arbeiten, im weißen Hemd. Vereinte Kräfte DL4BBY Thomas, DF8JO Gerrit und ich!

DF8JO-Gerrit bei der Arbeit

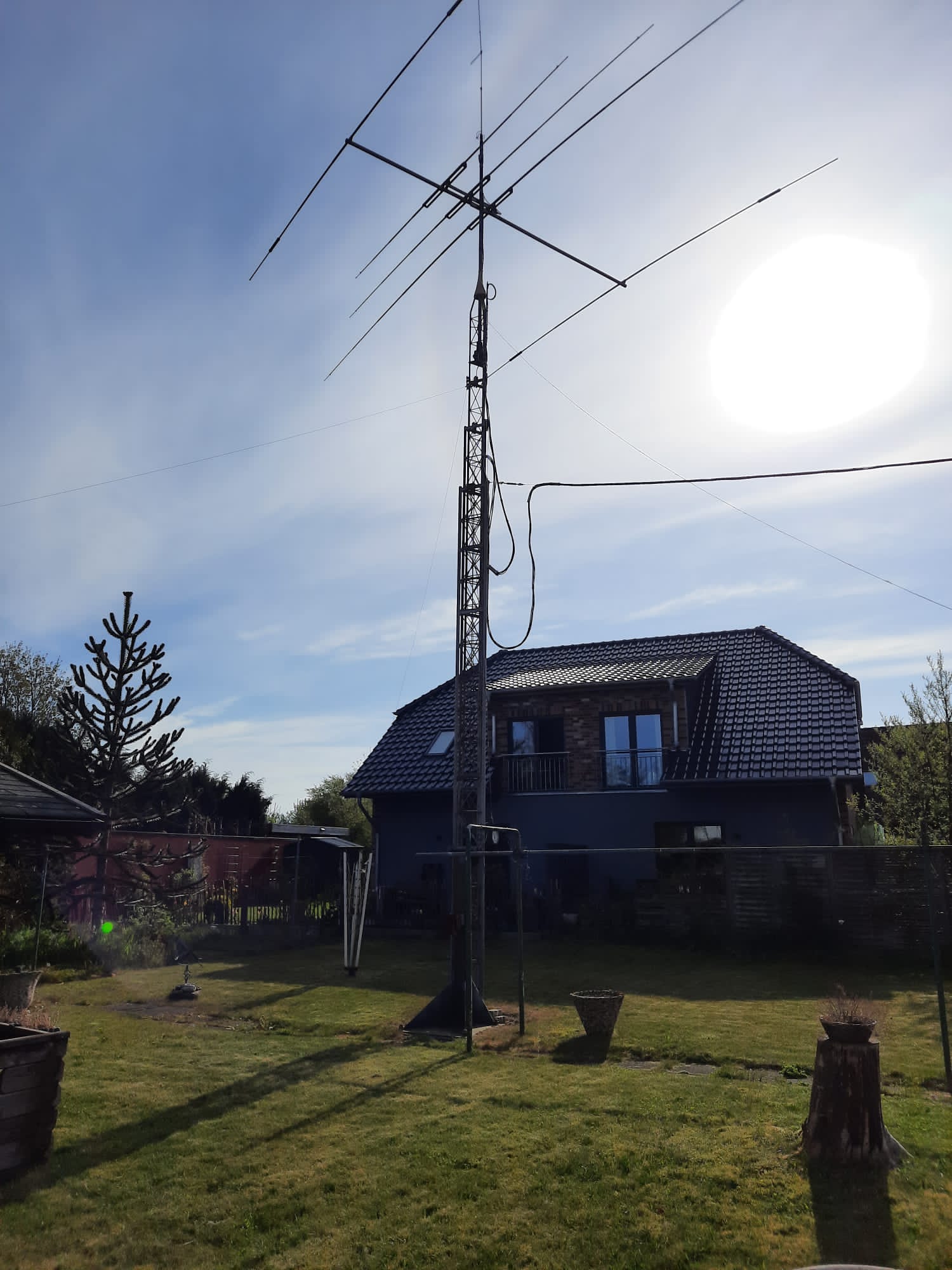

So sah der BP60SX aus als wir den abgeholt haben in Tremsbüttel/nordöstlich Hamburg.

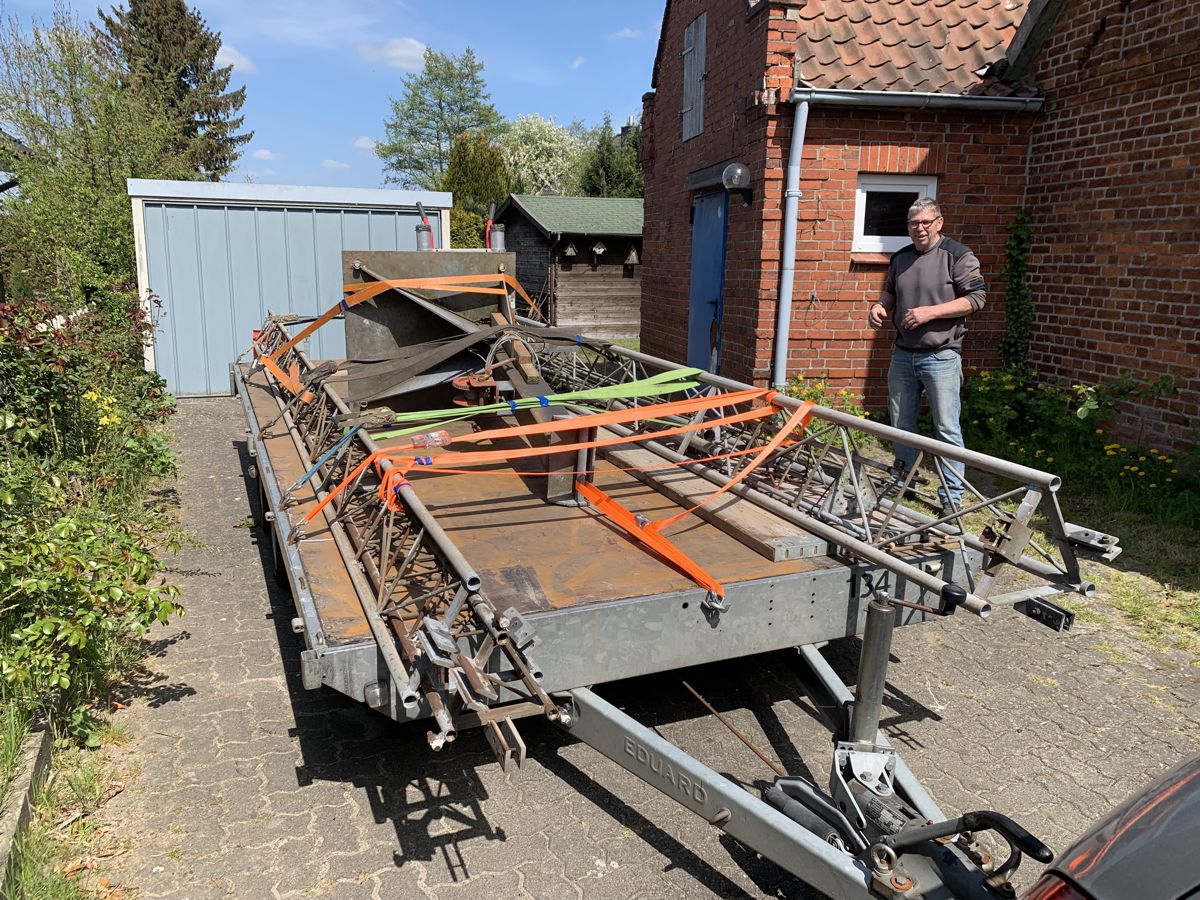

600km Heimfahrt zum Glück ohne Kontrolle der Ladung!
Heimfahrt 600km

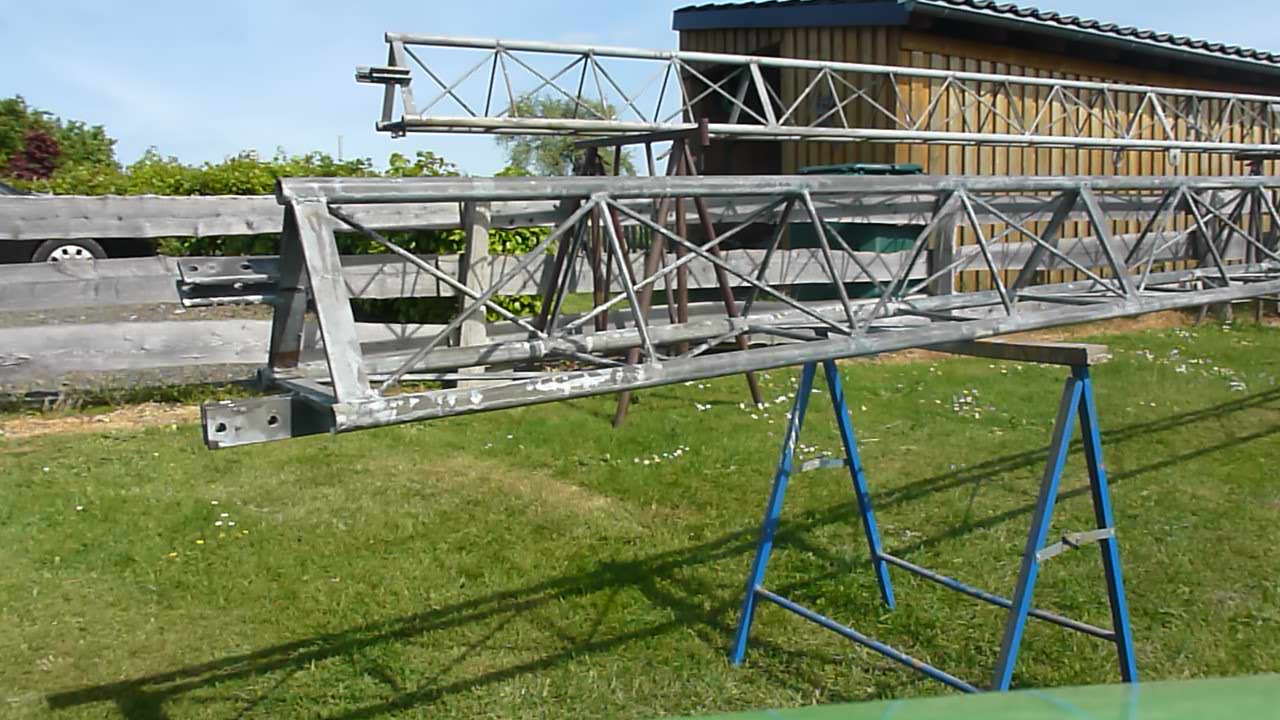

Der Jahrelange Standort an der Küste ist dem Mast anzumerken. Aber wir werden sehen was wird!

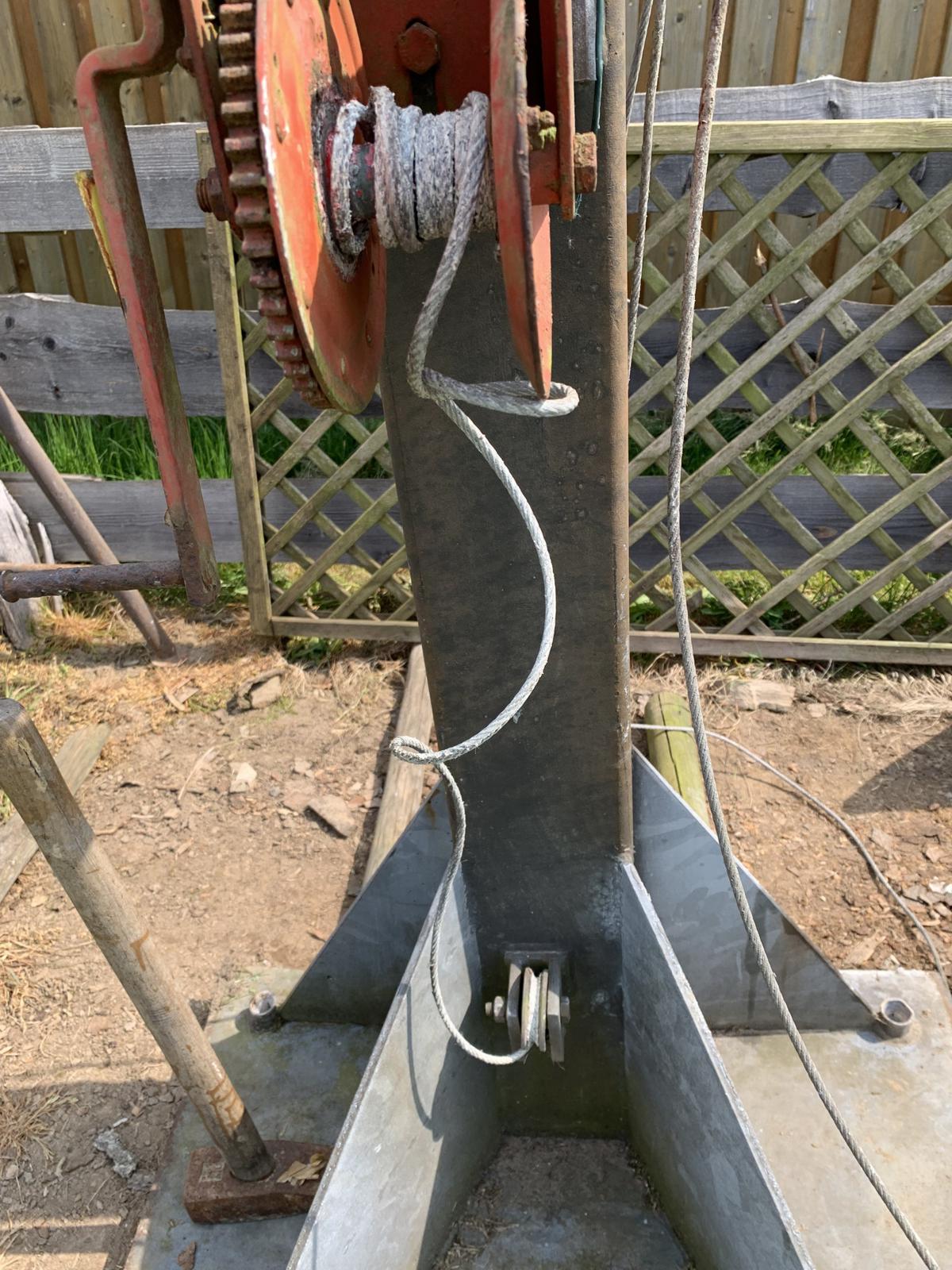

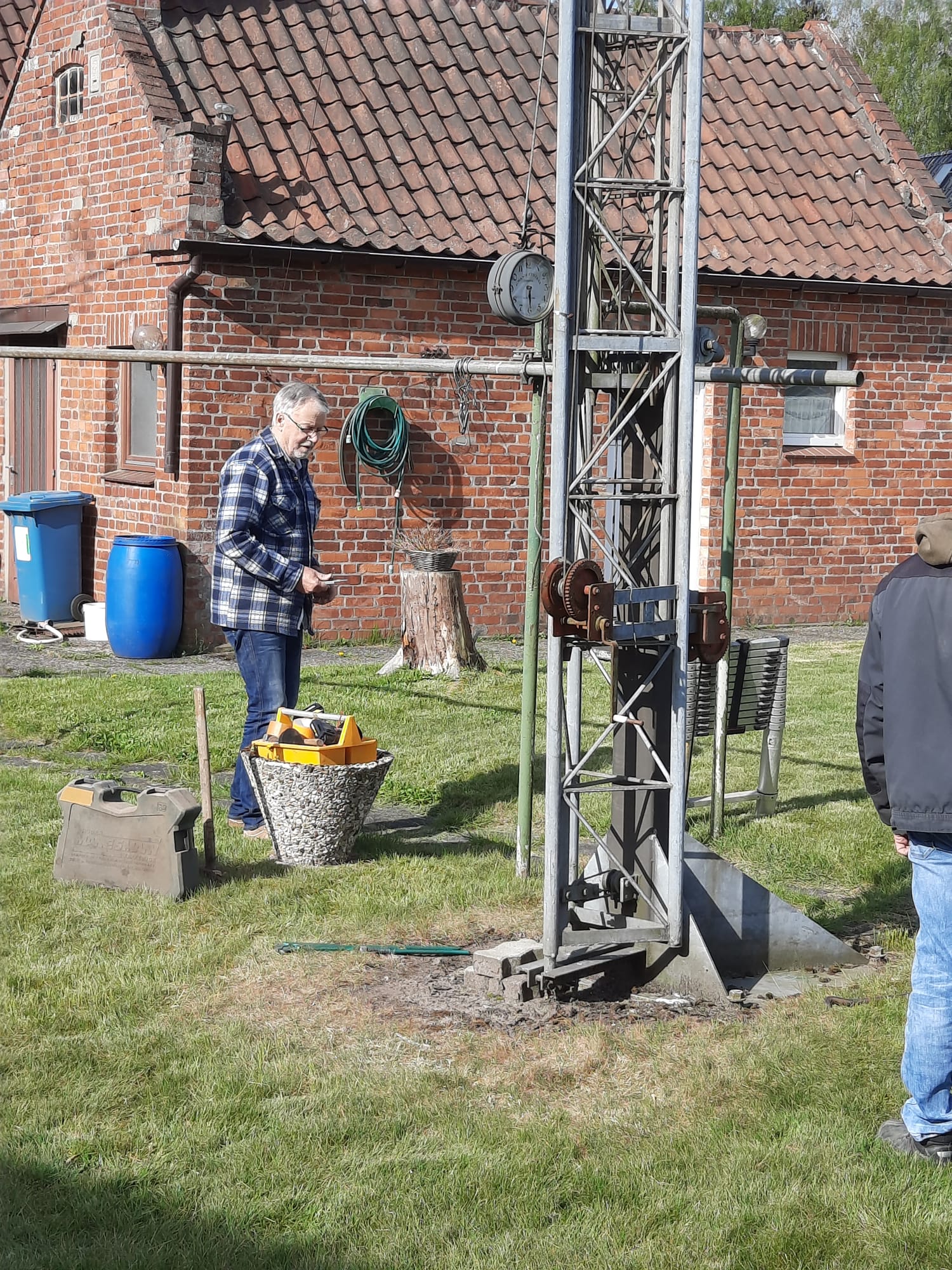

So sah der Standfuß mit alter Winde aus!

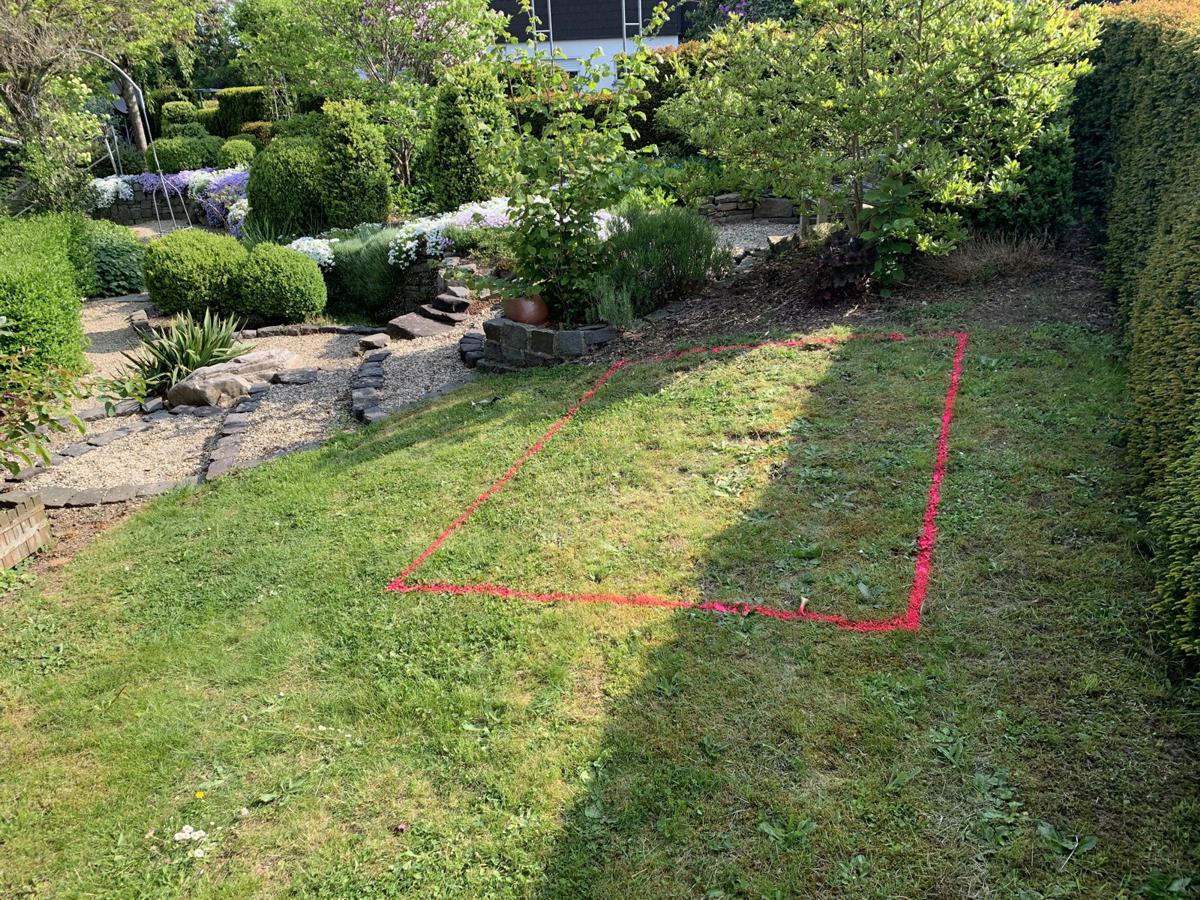

Makierung des neuen Standortes in meinem Garten
Markierung für die Baugrube

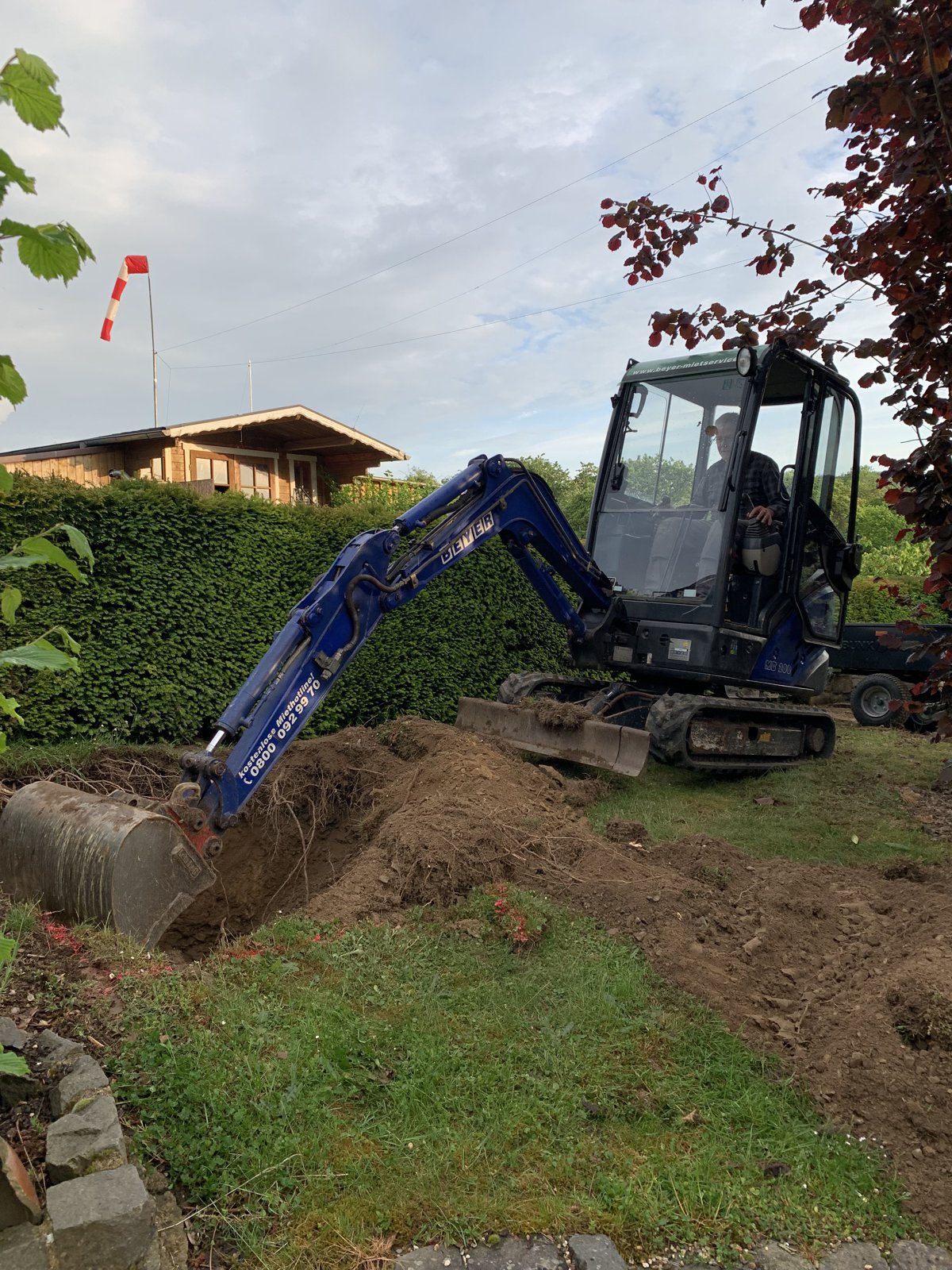

Ausheben der Grube für das Fundament. Gesamtgröße 2,5m x 2,2m x 1,5m =8,25kubikmeter Beton!!!
Grube ausbaggern

V i d e o l i n k in neuem Fenster:
Ausbaggern der Fundamentgrube

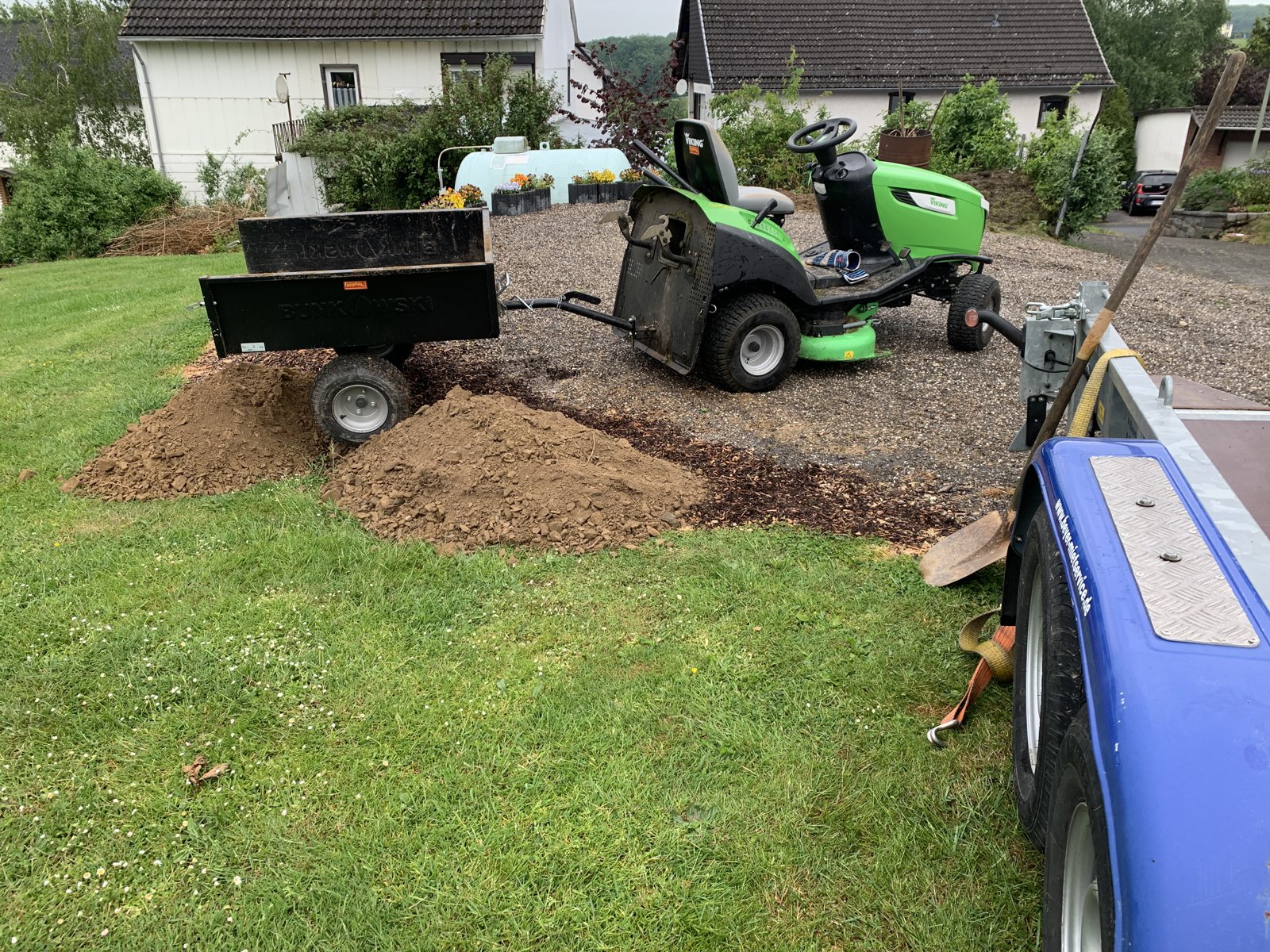

Wegfahren - Aushub auf meinen Parkplatz 70meter weiter entfernt, dieser wurde drastisch vergrößert.
Baggeraushub

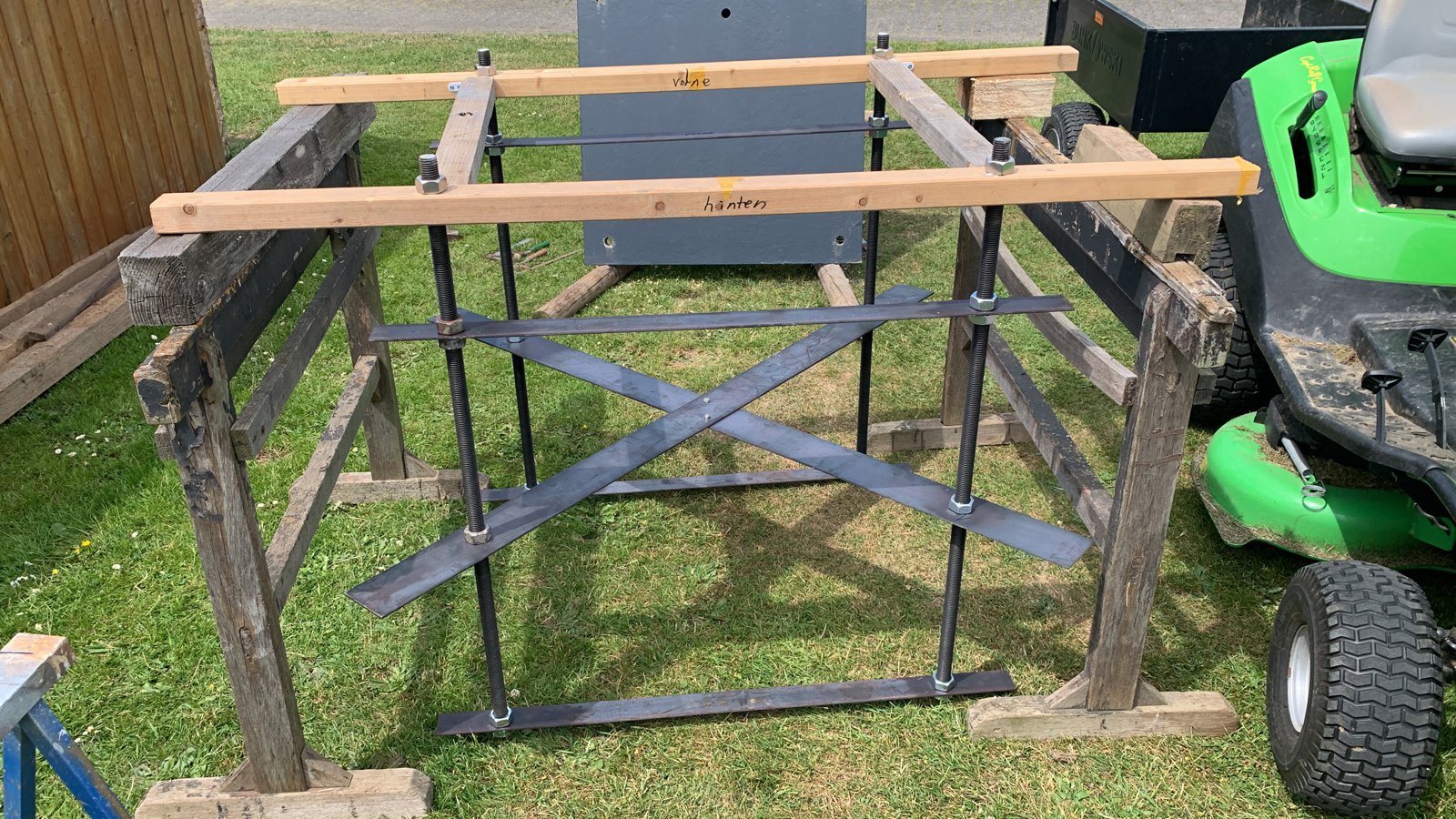

Fertigstellung Montageanker welcher einbetoniert wird M24 Gewindestangen mit Versteifung.
Fundamentanker

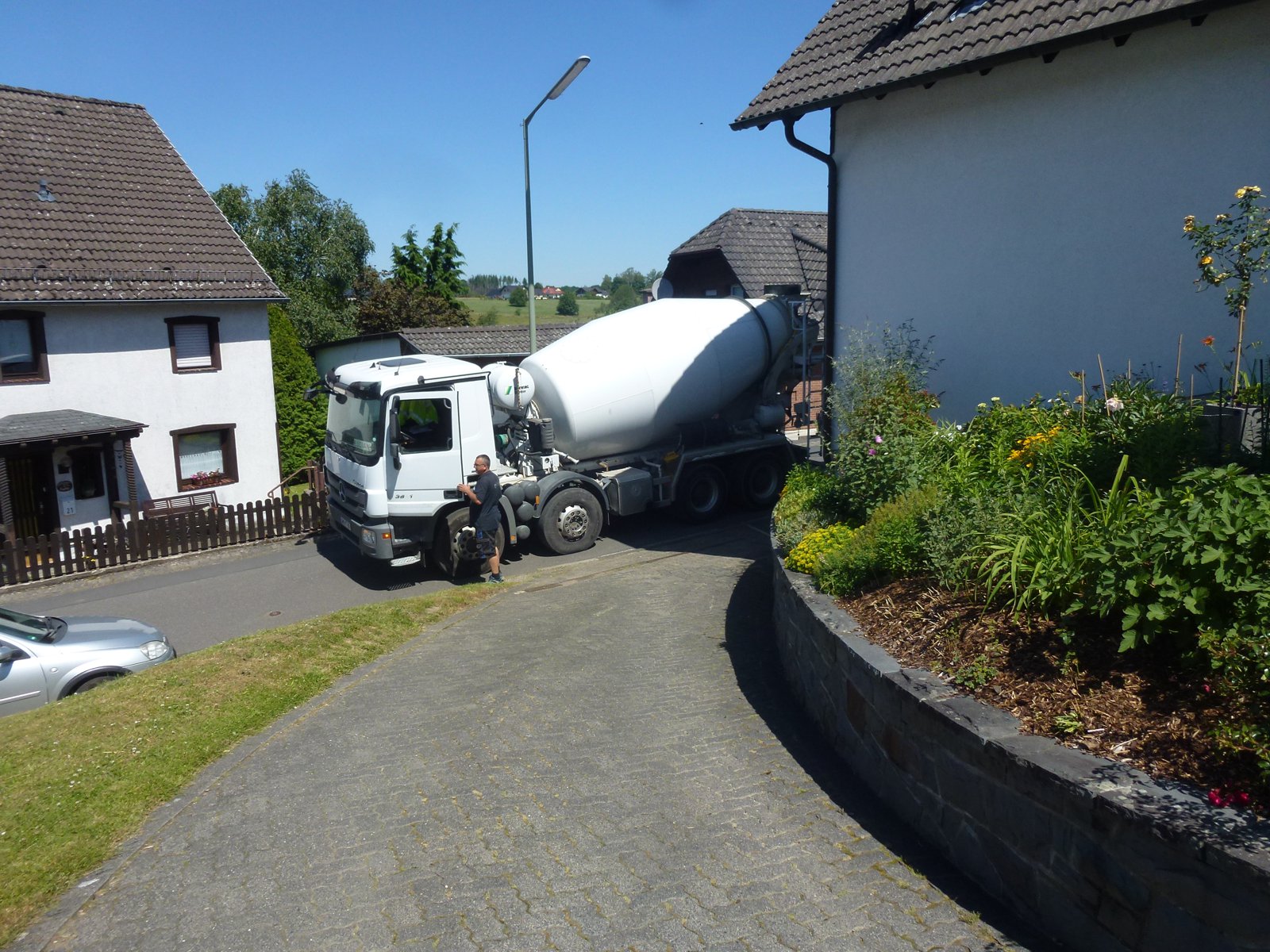

4 achser Betonmischer mußte Rückwärts auffahren, der Fahrer wußte was er macht rückwärts an der Mauer hoch ohne Probleme!
Betonmischer

8,25Kubik-Beton, fast fertig! DF8JO-Gerrit bei der Arbeit

V i d e o l i n k in neuem Fenster:

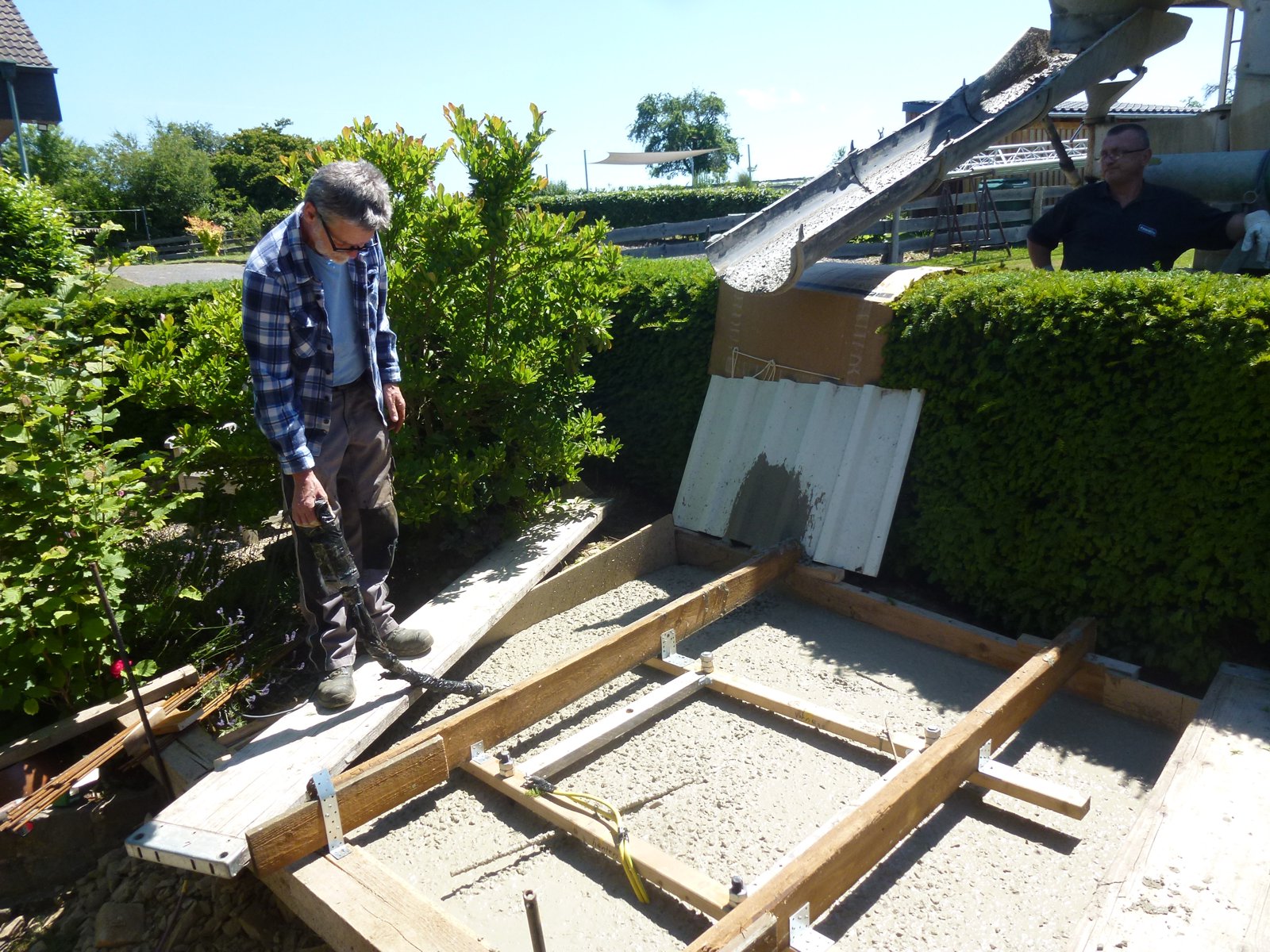

Der Betonwagen ist da - Gerrit beim verdichten!




32grad Aussentemperatur! DF8JO-Gerrit bei der Arbeit

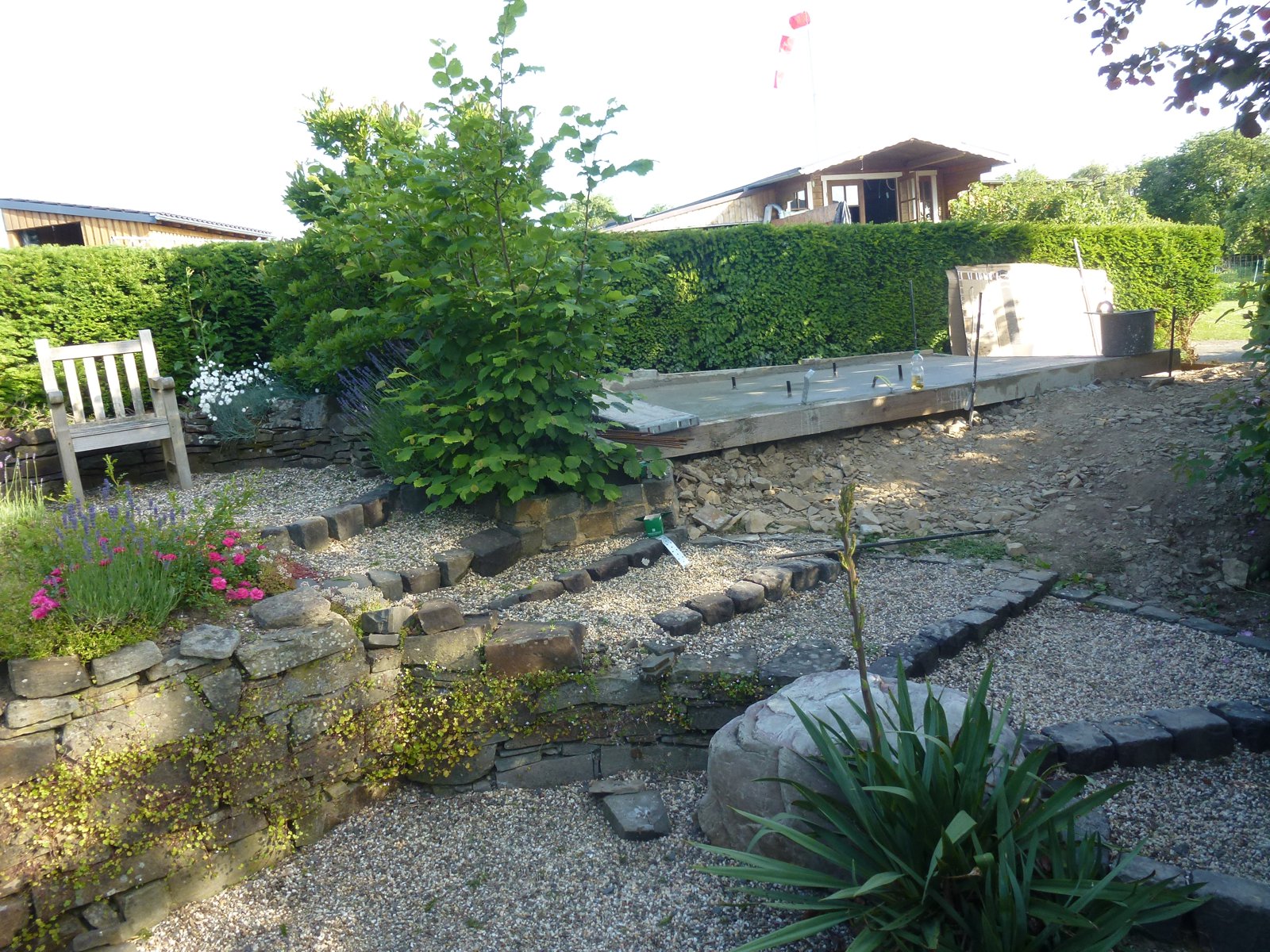

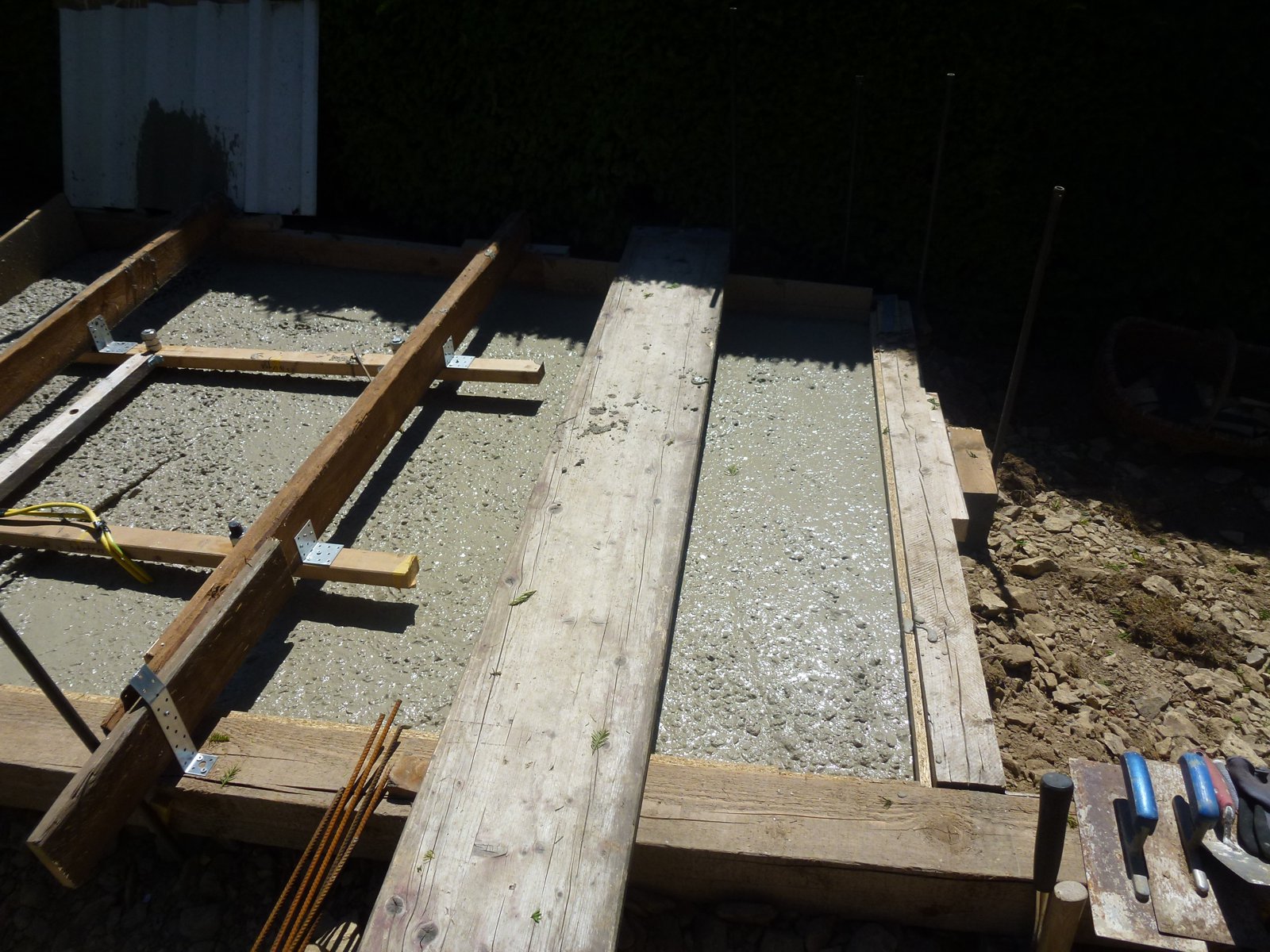

Endlich fertig - nun 6 Wochen oder mehr Ruhezeit bis zur Montage des BP60SX. Bis dahin komplette Restaurierung des Versatowers!
Fertiges Fundament

Mal ehrlich, nochmal möchte ich das nicht machen! Das war Arbeit ohne ende, 3 Wochen am Stück!

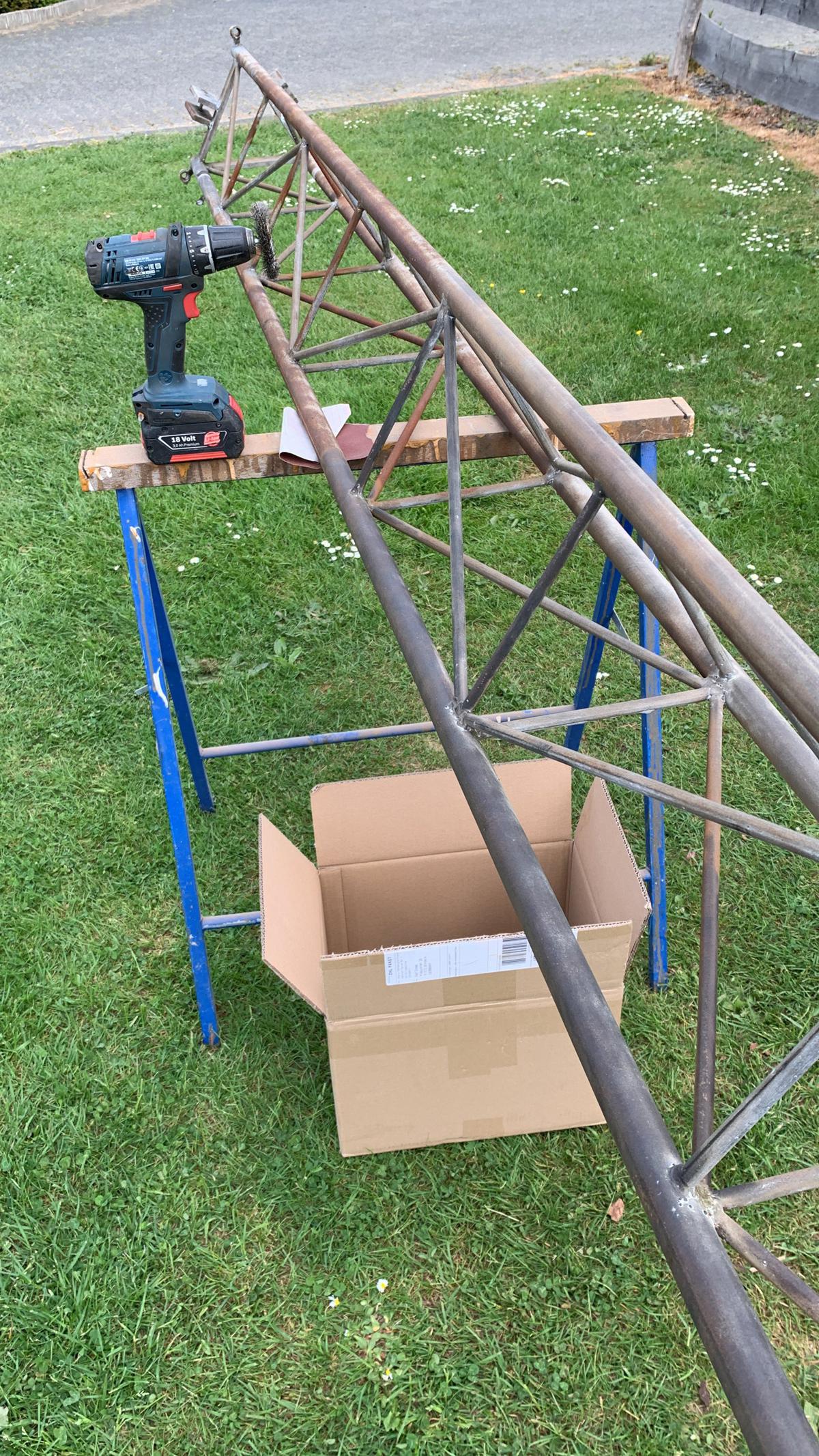

Schleifen des Versatowers

Bearbeitung des Versatowers.

V i d e o l i n k in neuem Fenster:
Mastbearbeitung für neue Verzinkung vorbereiten




Bearbeitung des kompletten Versatowers. Jahrelangen Belag von der Nord/Ostseeküste mit der rotierenden Drahtbürste entfernen. Bearbeitung des Versatowers mit rotierender Bürste.

V i d e o l i n k in neuem Fenster:
Mastbearbeitung für neue Verzinkung vorbereiten

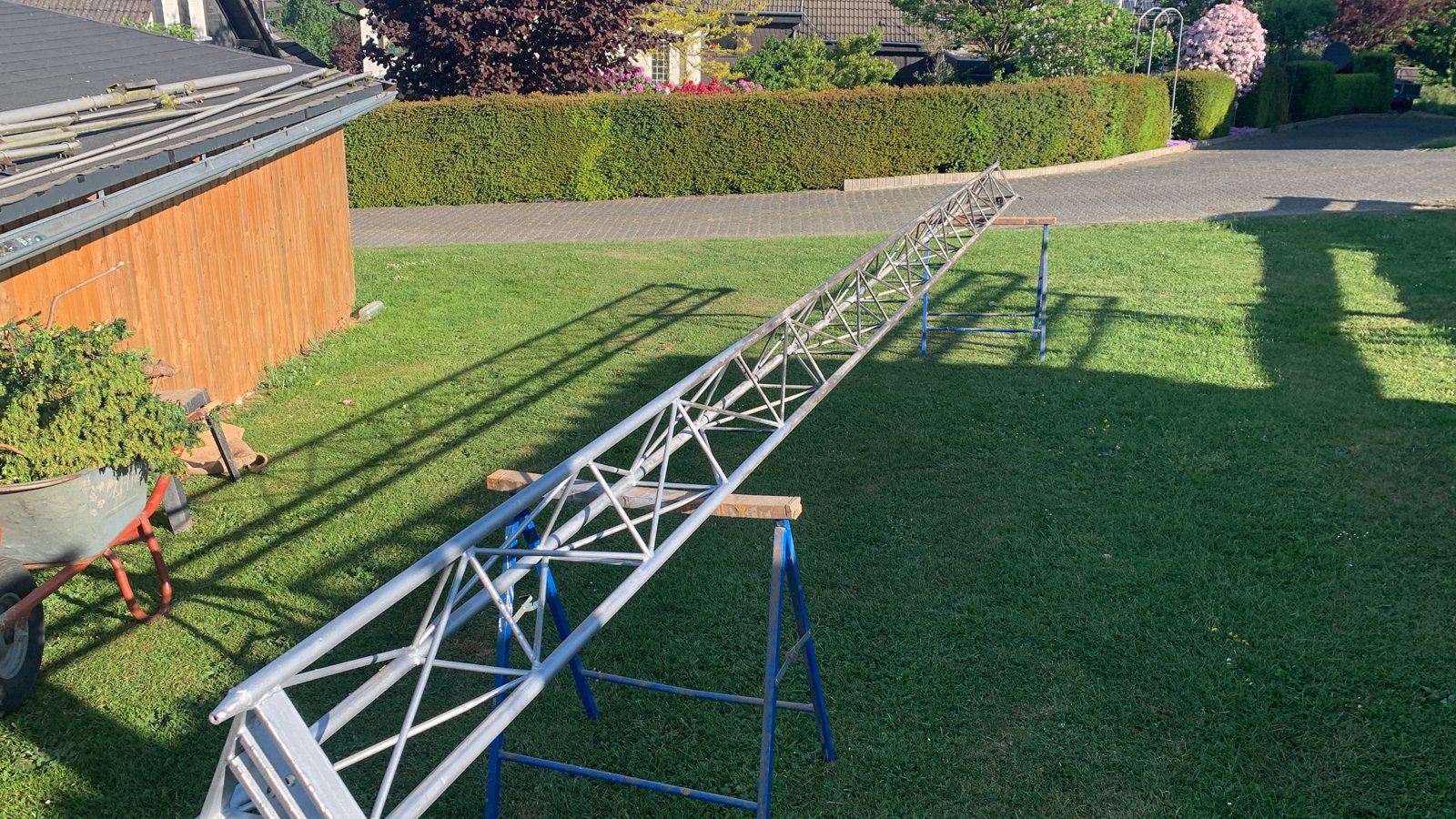

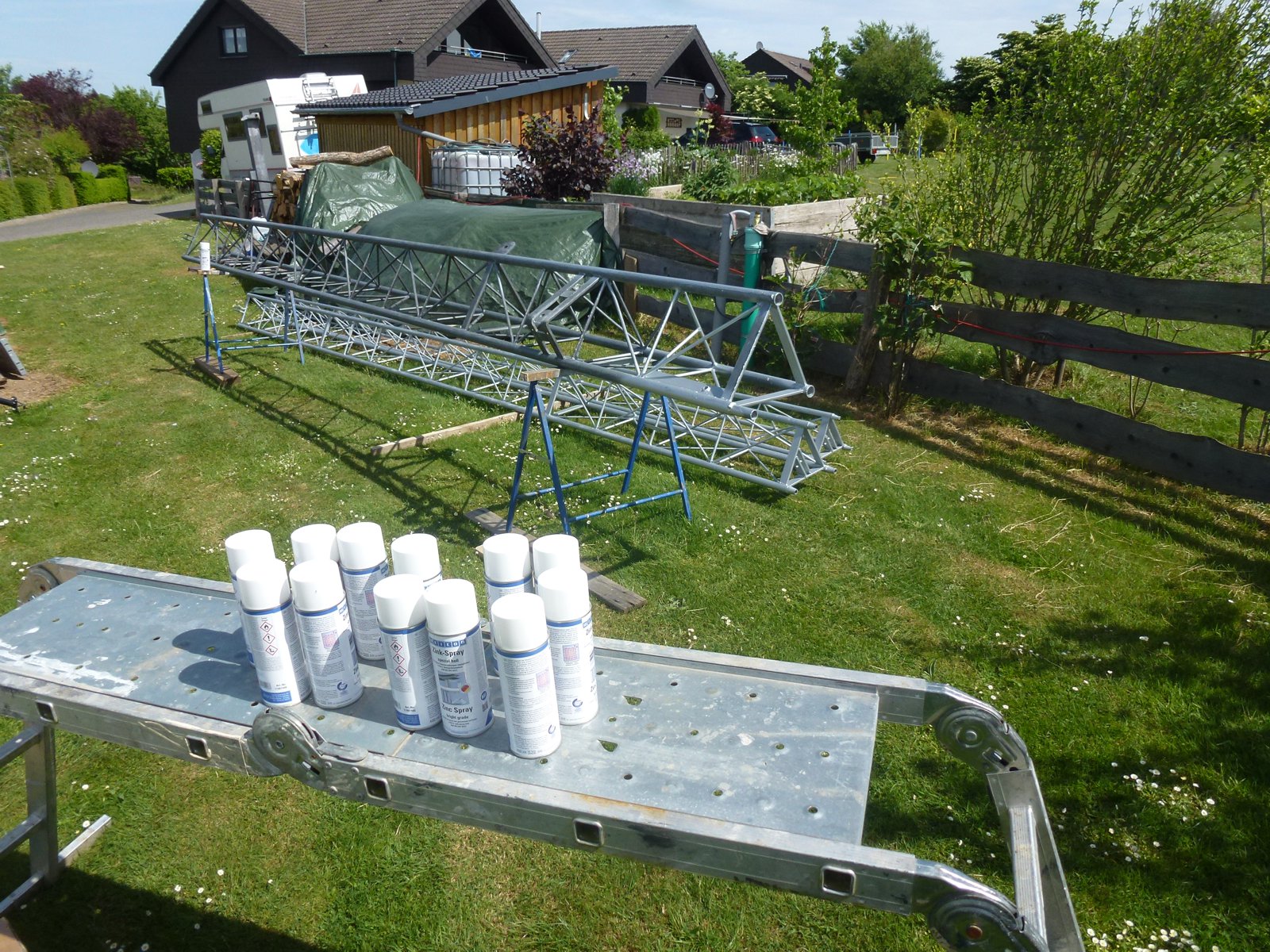

Spritzen des geschliffenen Versatowers mit WEICON Zinkspray
Spritzen mit Zinkspray des Versatowers.

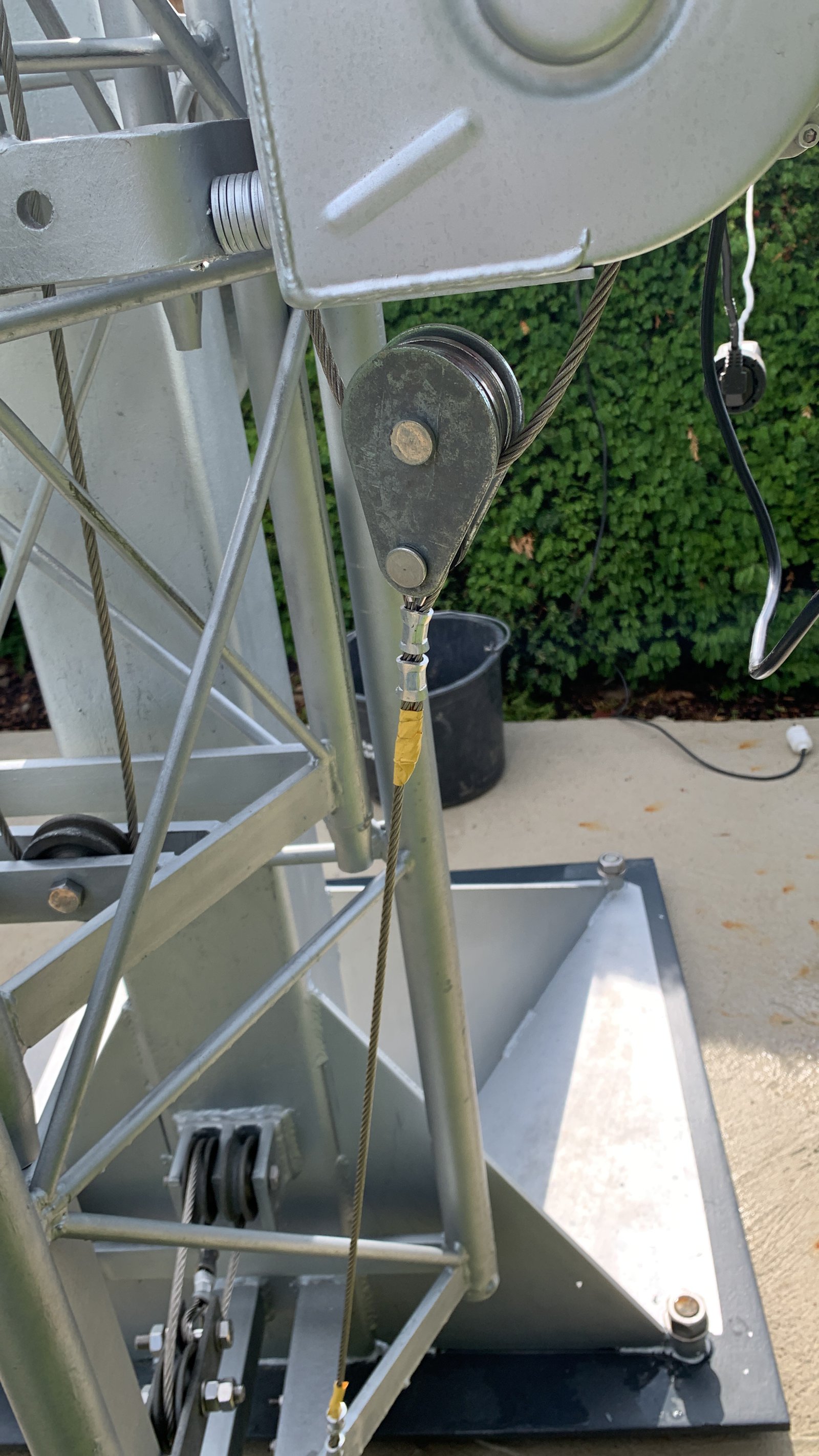

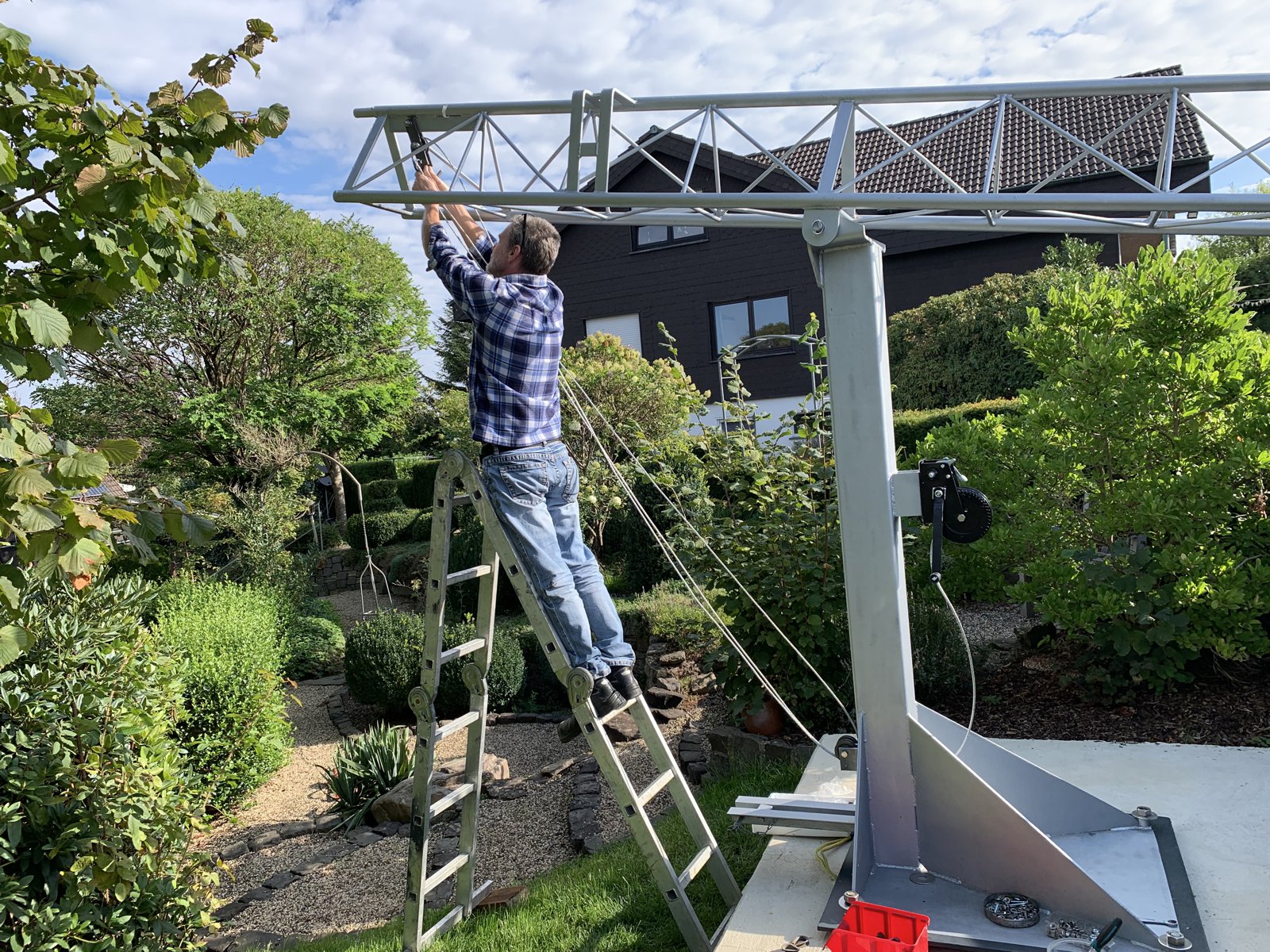

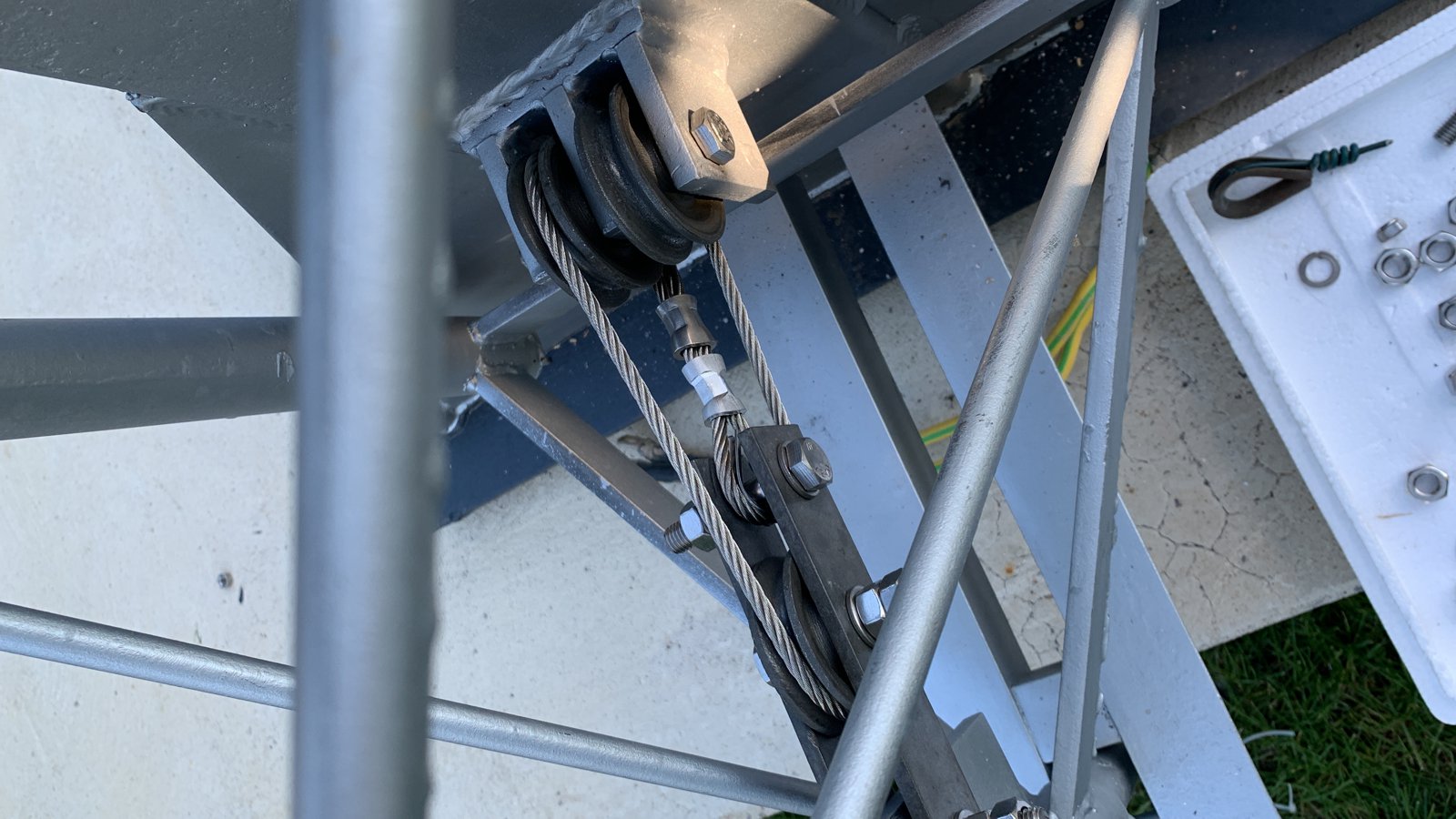

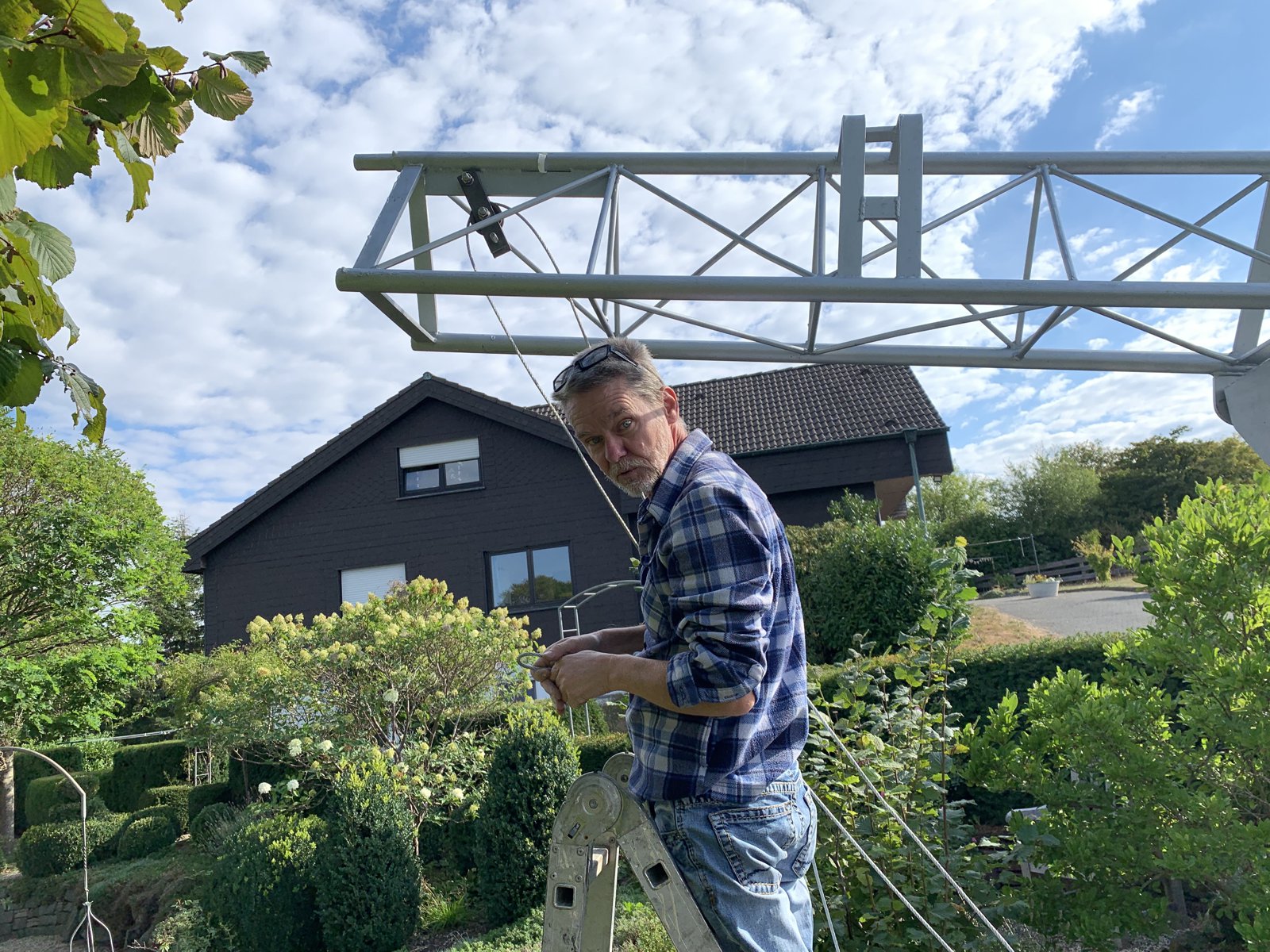

--> Aufstellen des Mastes und Montage der Winden! Saubere Umlenkrollen, Edelstahlschrauben und neue Seile
 Saubere Umlenkrollen, Schrauben und neue Seile

Aufstellen des Mastes

DF8JO-Gerrit Montage mit komplett neuen M12-Schrauben aus Edelstahl! Aufstellen des BP60SX

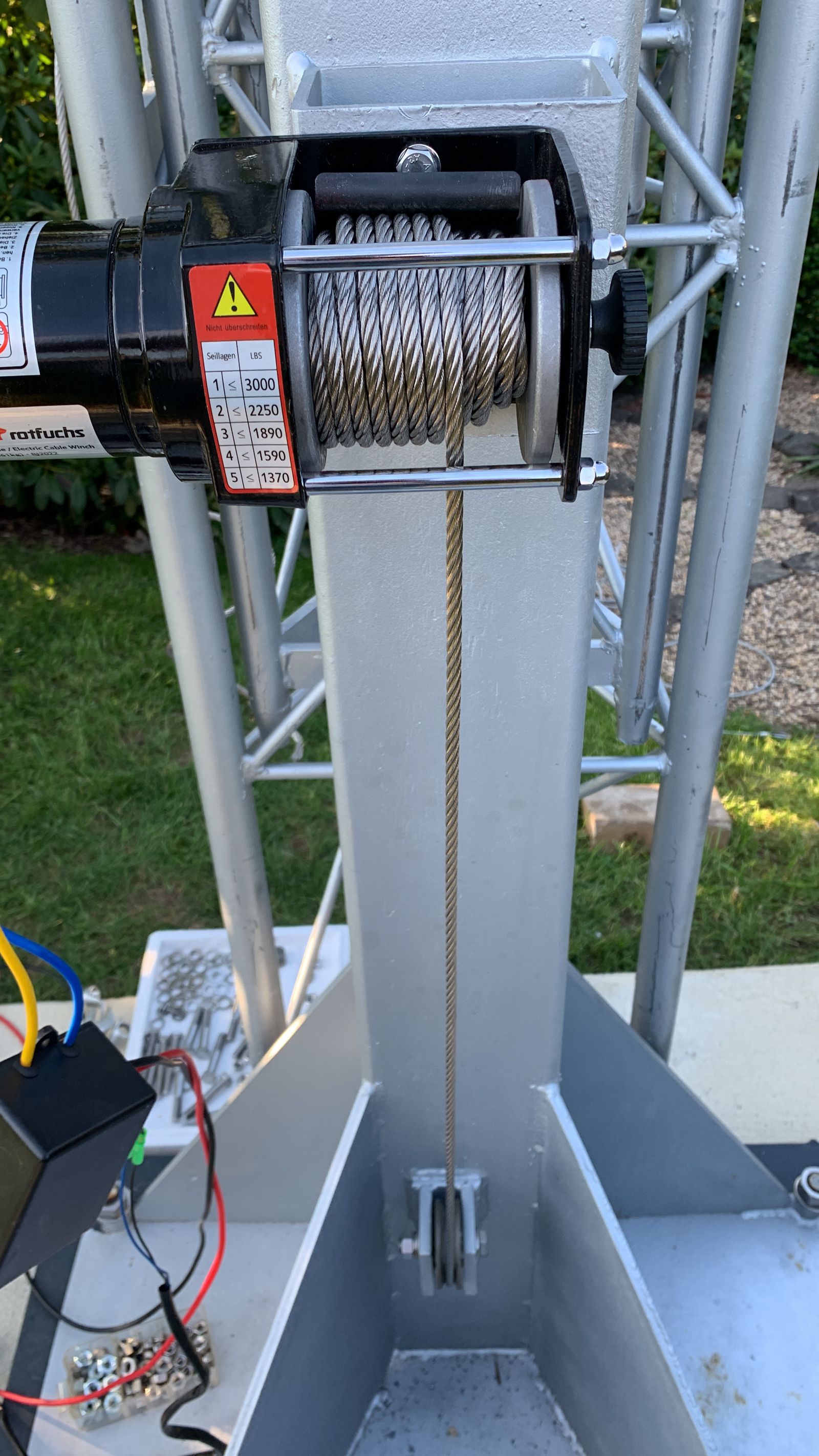

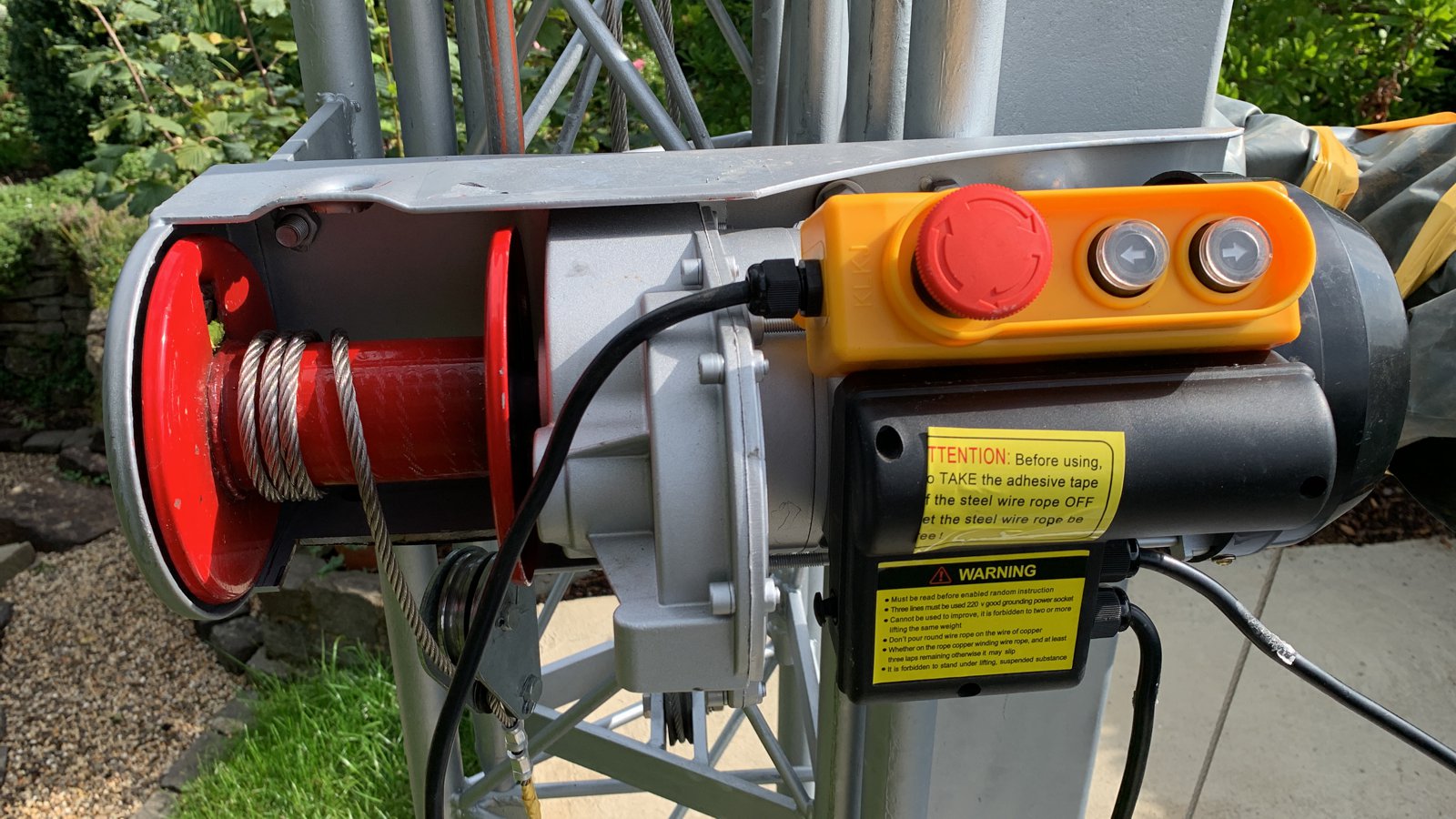

Elektrowinde für Kippen! Neu gespritzte Versatower mit neuer Elektro-Winde

220Volt Winde für Hochfahren bzw. runterfahren. Zum heben und senken neue 220V drei Tonnen Winde.

Sicherheitshalber mit einer zusätzlichen Seilumlenkung! zusätzliche Umlenkung

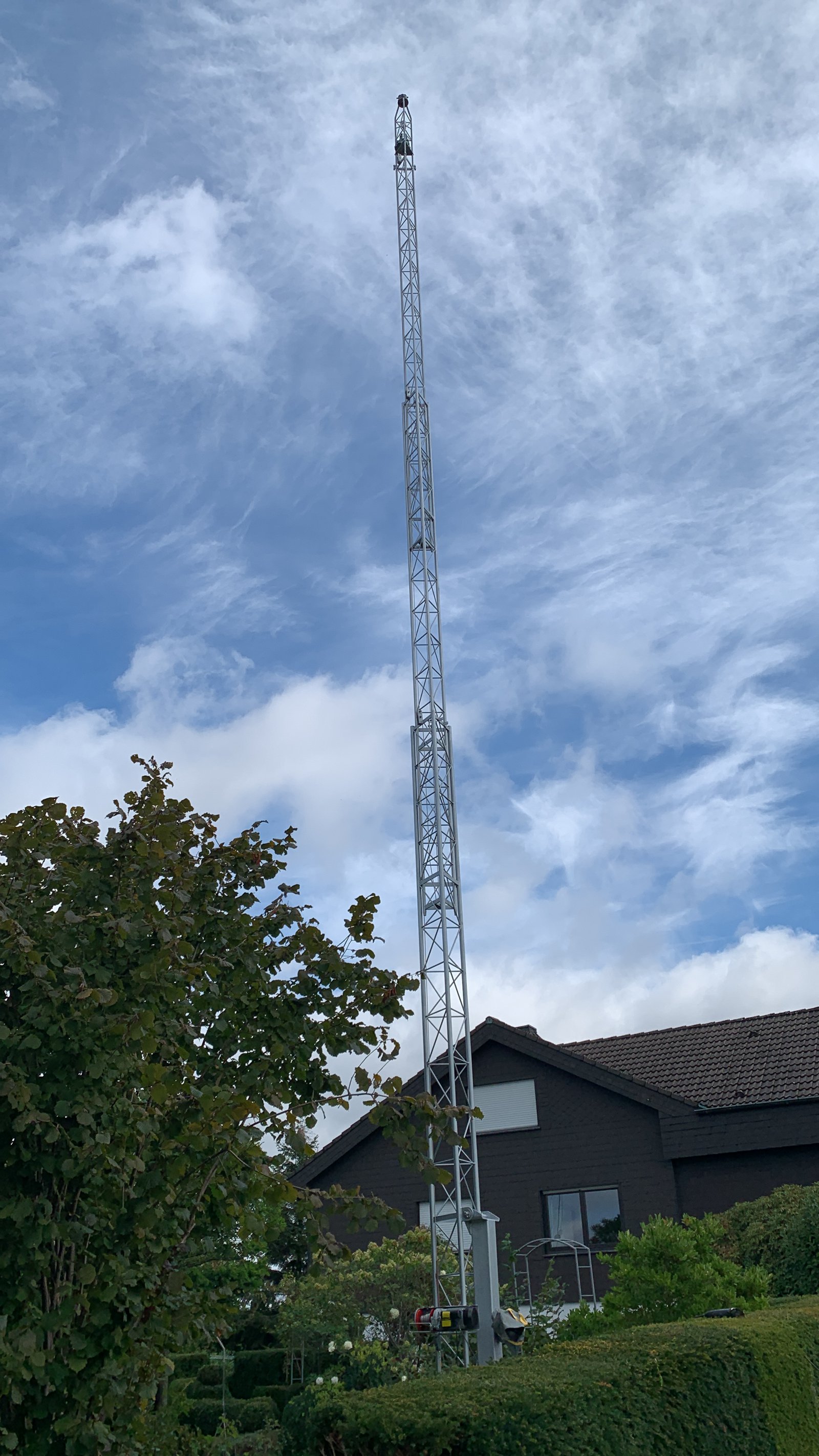

Fertig aufgegstellter BP60SX - noch ohne Antennen! Warte noch auf den Rotary Dipol für 40meter. Soll anfang Oktober geliefert werden! Fertige Montage des BP60SX

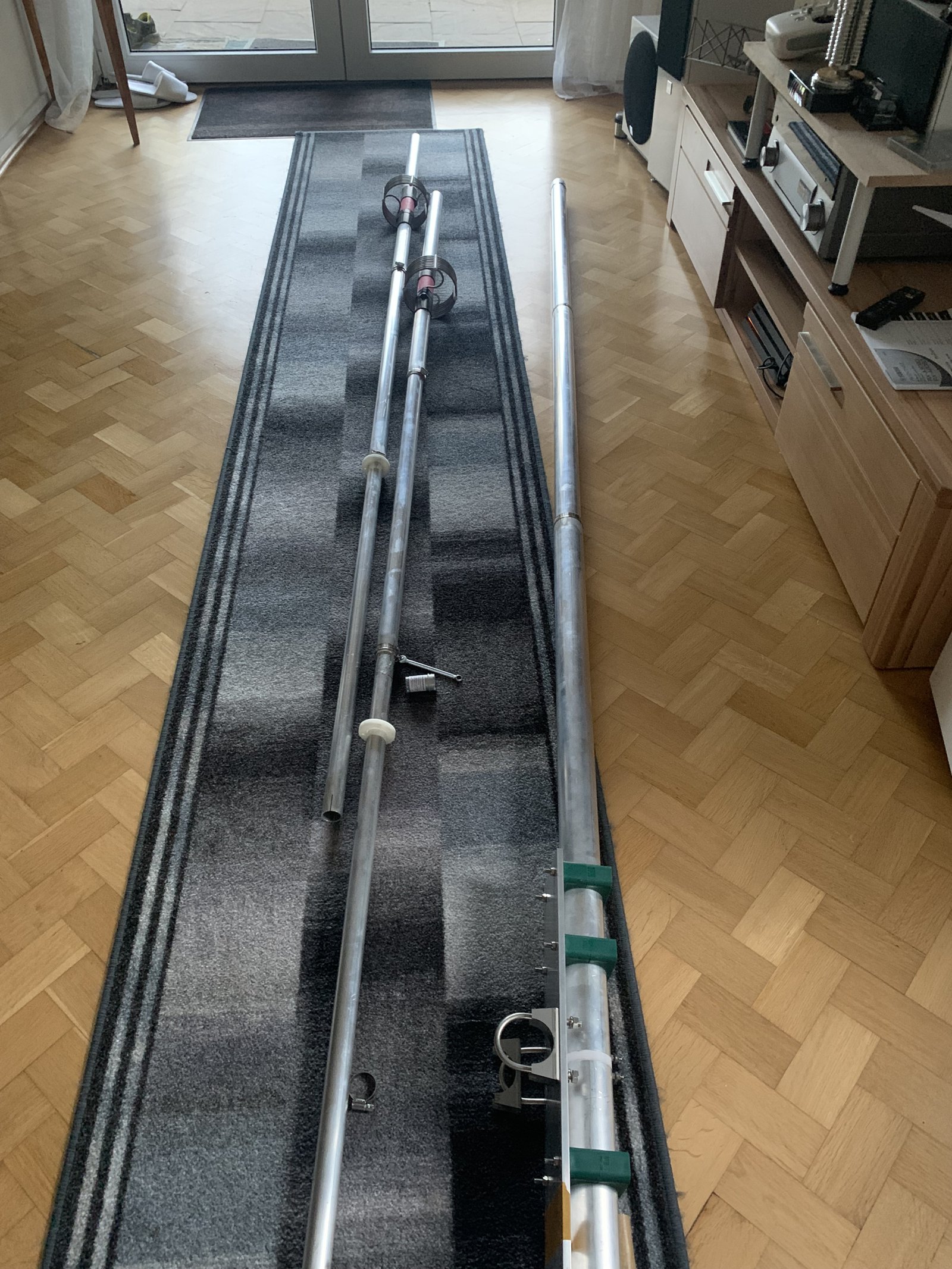

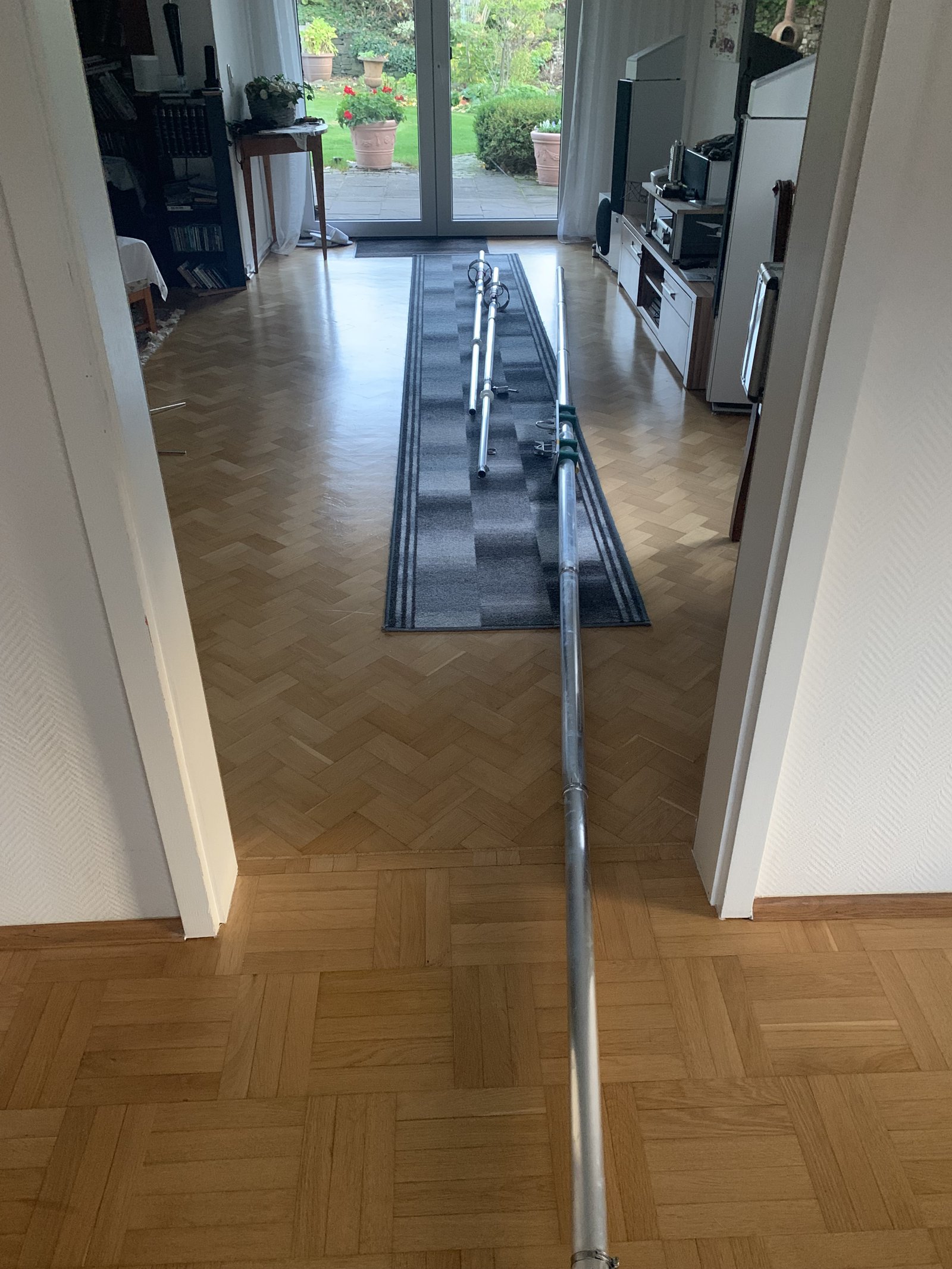

Montage des Rotary-Dipols für 40meter Band im Wohnzimmer (vormontage)
Montage des Rotary Dipols für 40meter

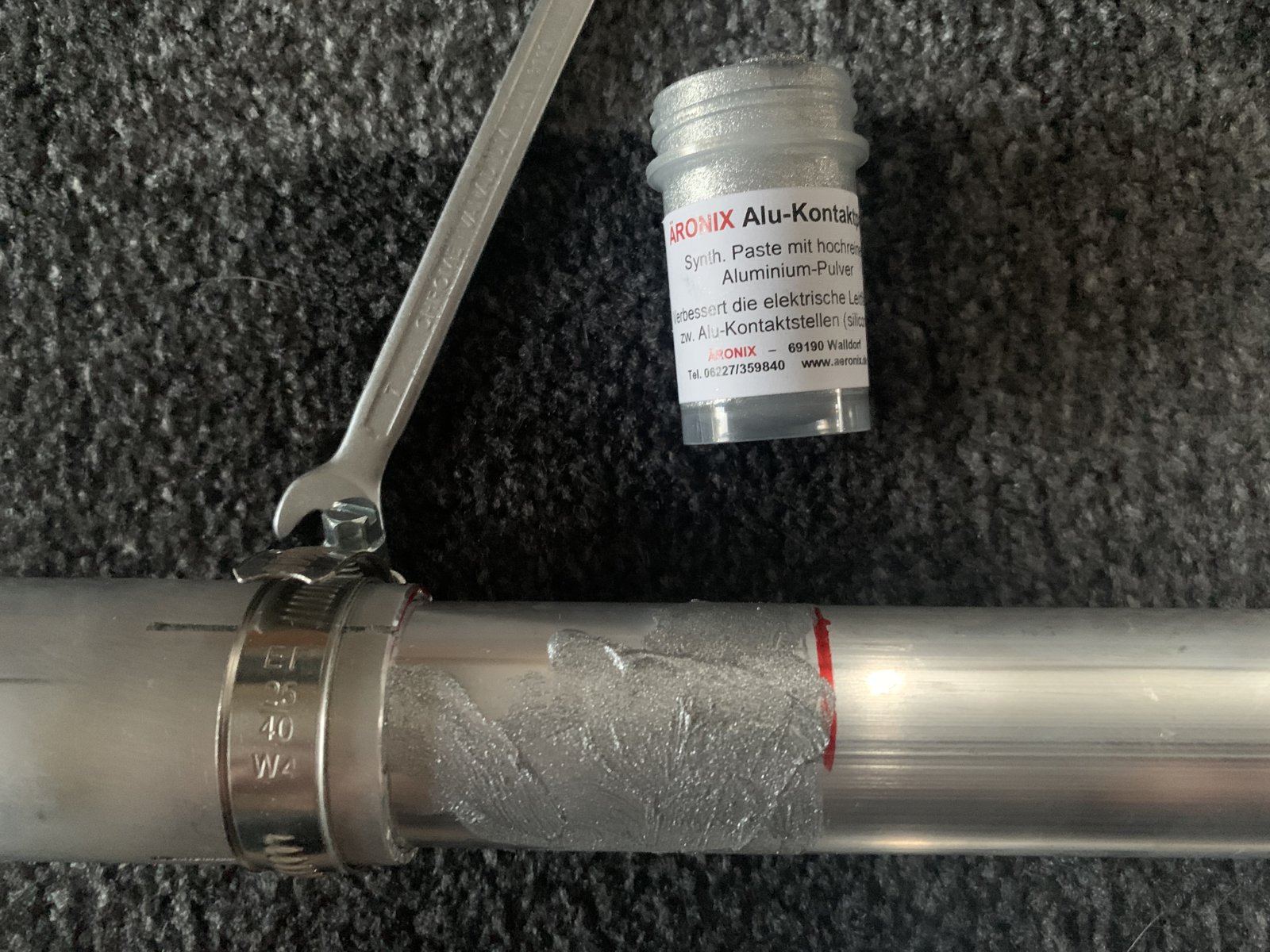

Kontakt Alumittel für Rohr-Verbindungen!
Montage der 40m Antenne im Wohnzimmer

Montage der 40m Antenne im Wohnzimmer

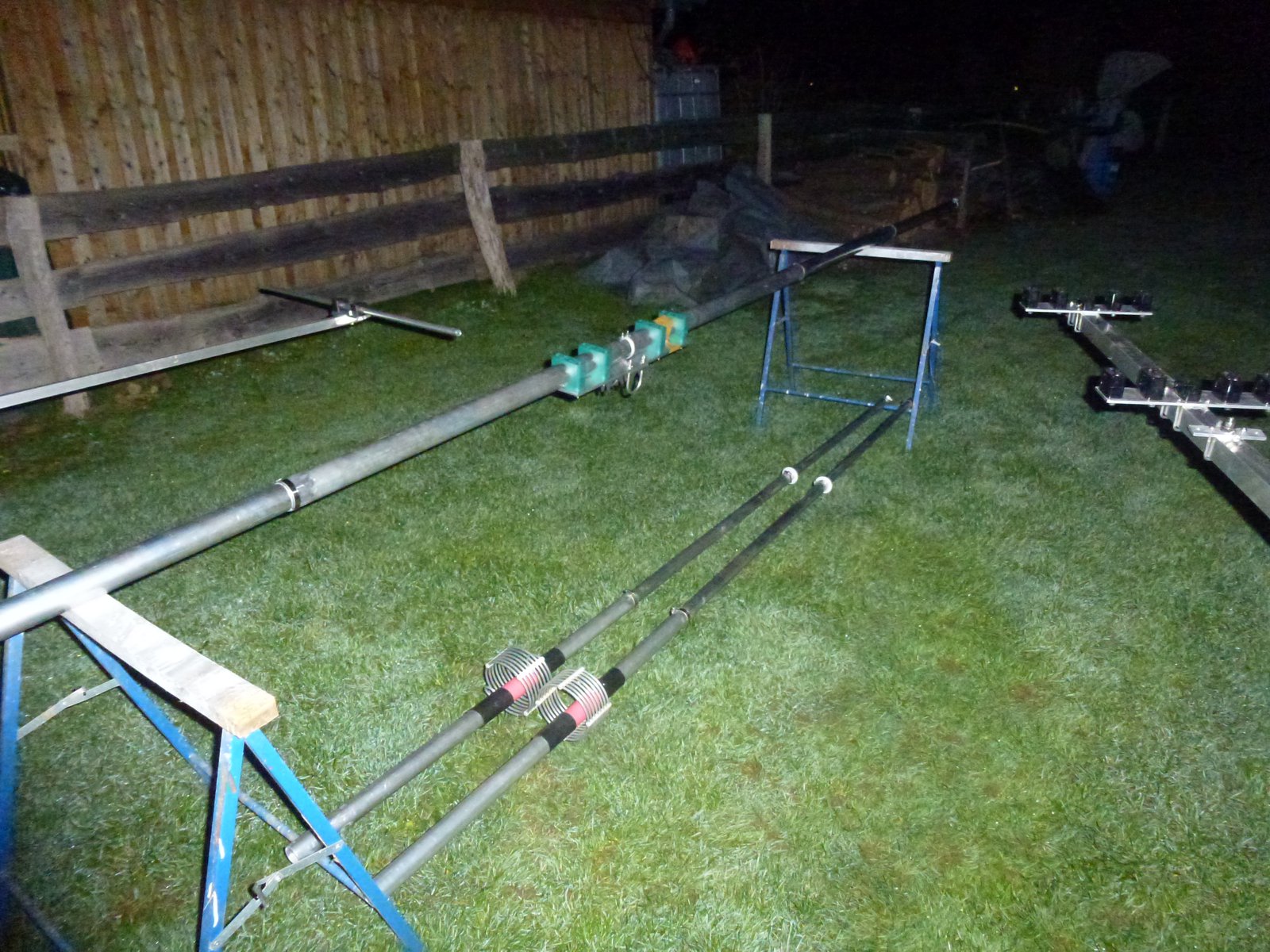

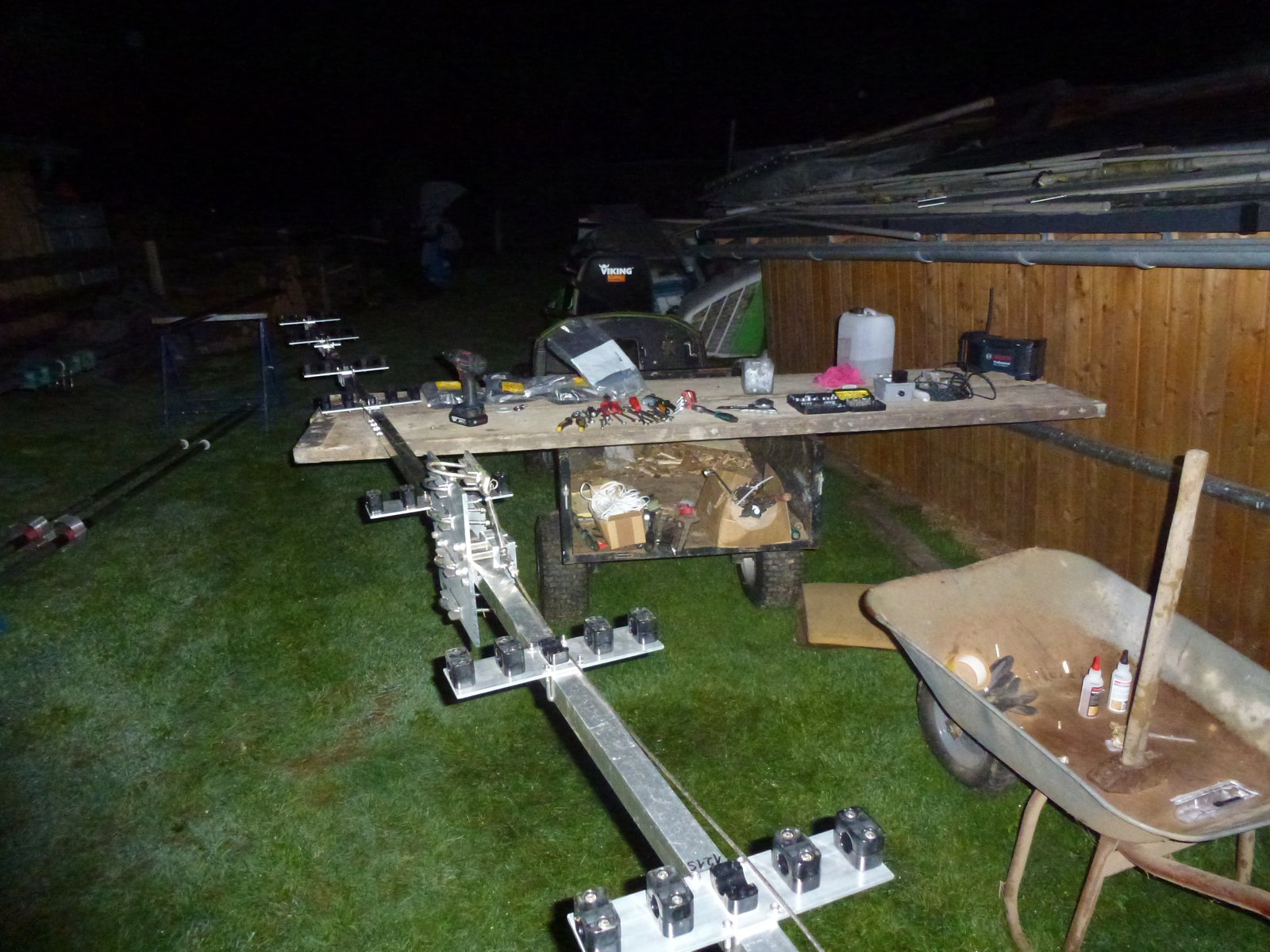

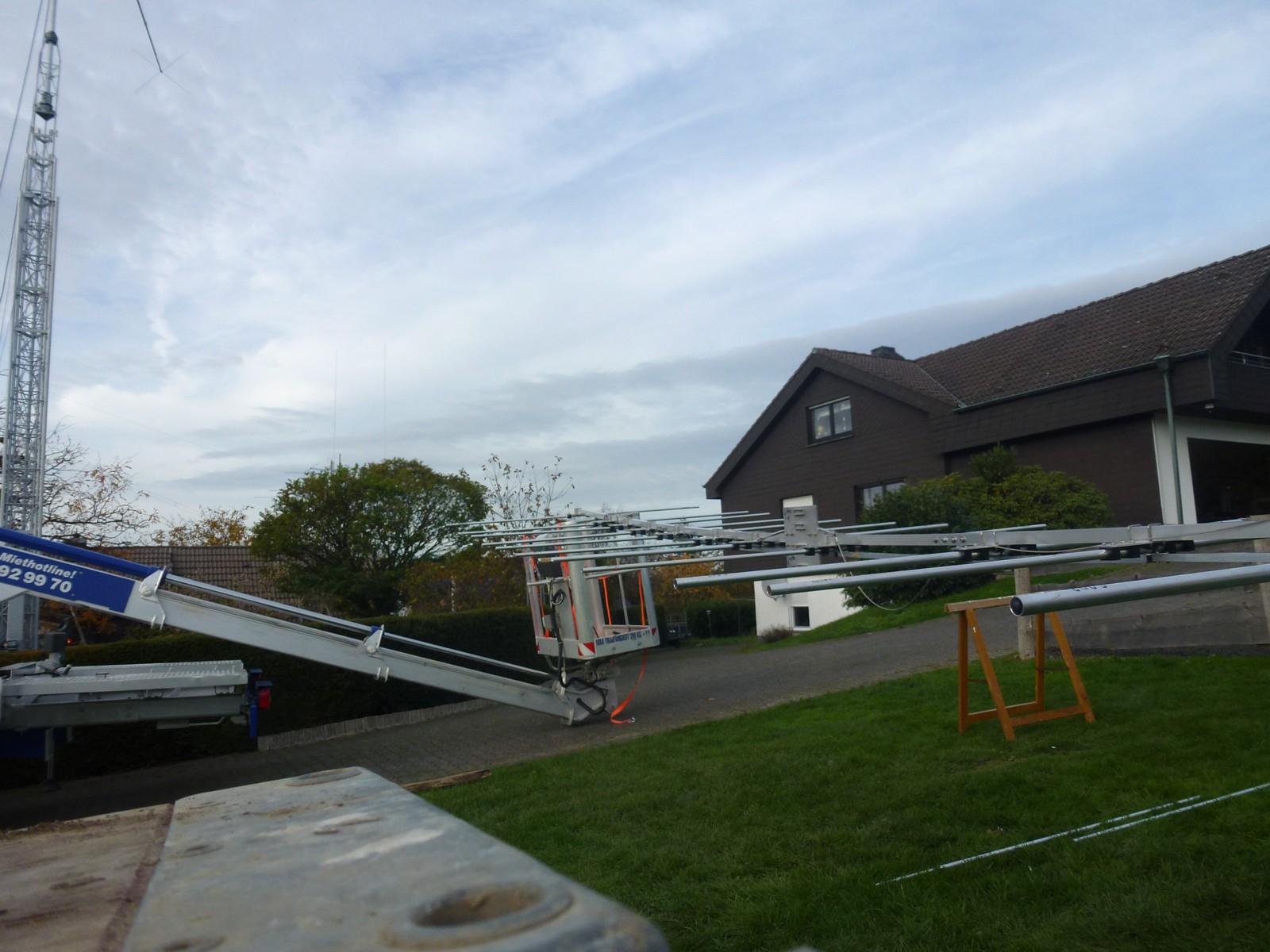

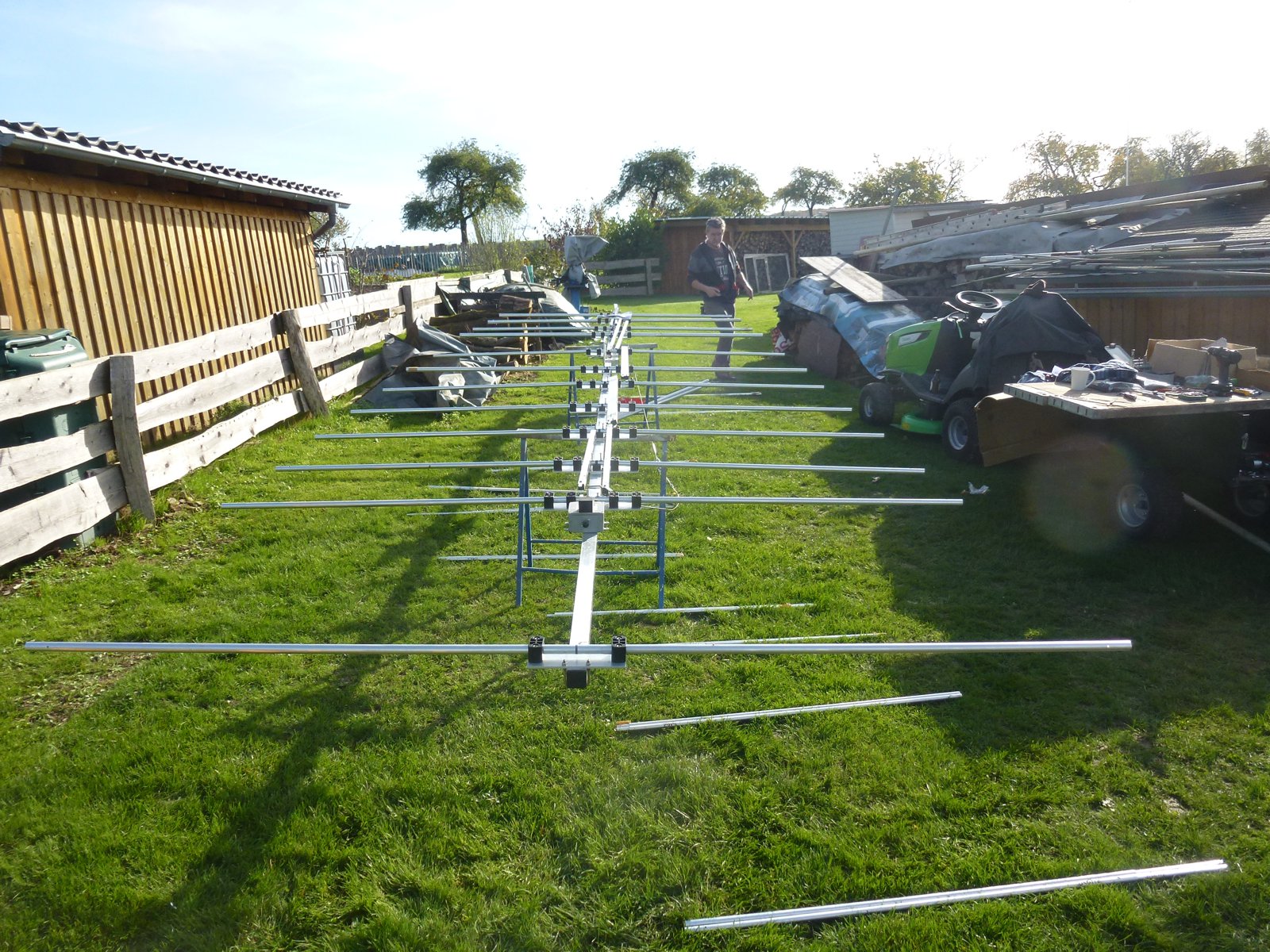

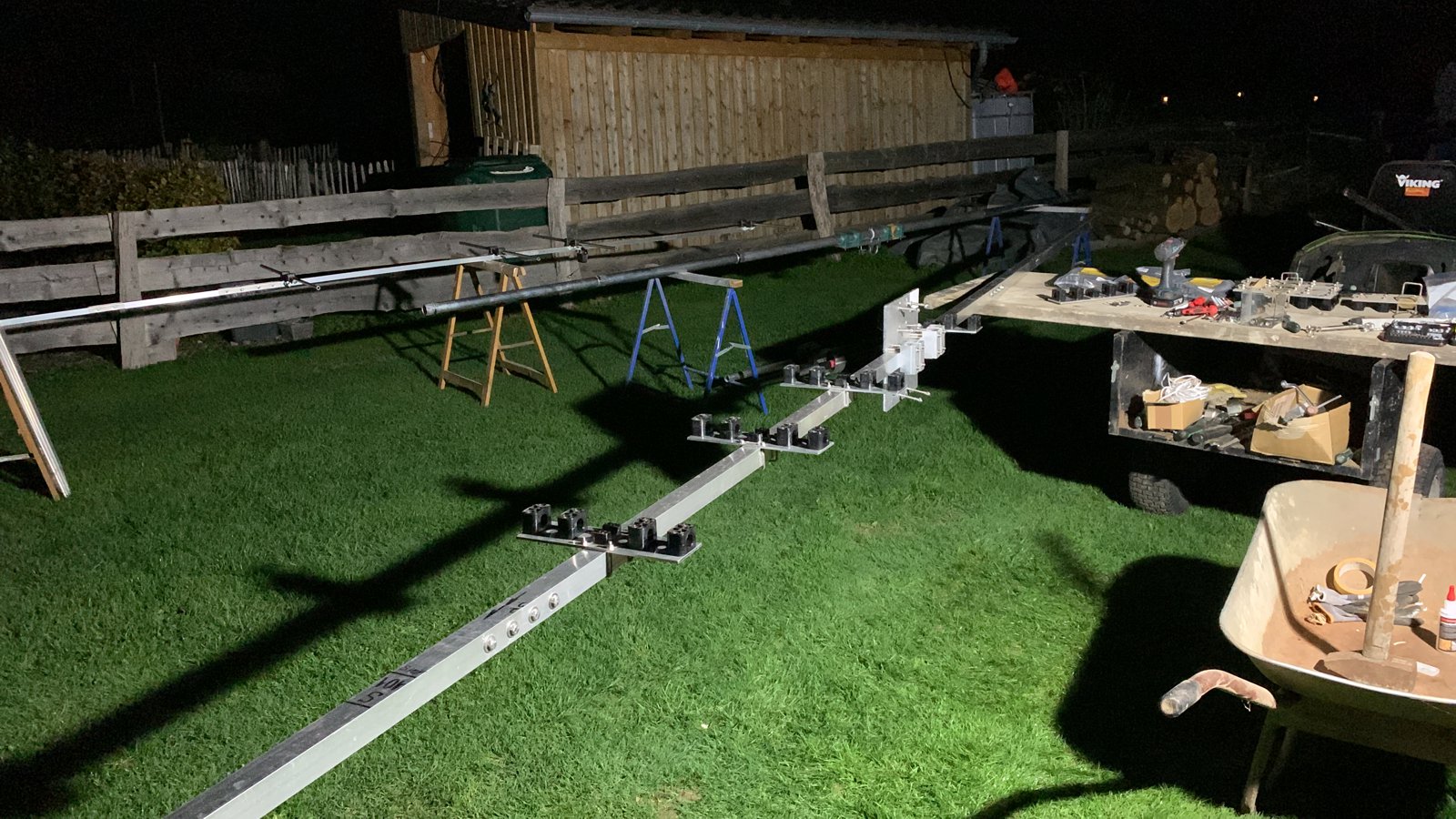

Vormontage bei Flutlicht am Abend vorher bevor die Hubbühne kommt! 8m Boomrohr vom Optibeam OBDYA12-5 new!
Vormontage der Antennen Optibeam OBDYA12-5new und Rotary Dipol

Vormontage der Antennen Optibeam 12-5new und Rotary Dipol

Rotary DIPOL INNOVANTENNA C-140 für 7MHz/40m Band Vormontage der Antennen Optibeam OBDYA12-5new und Rotary Dipol

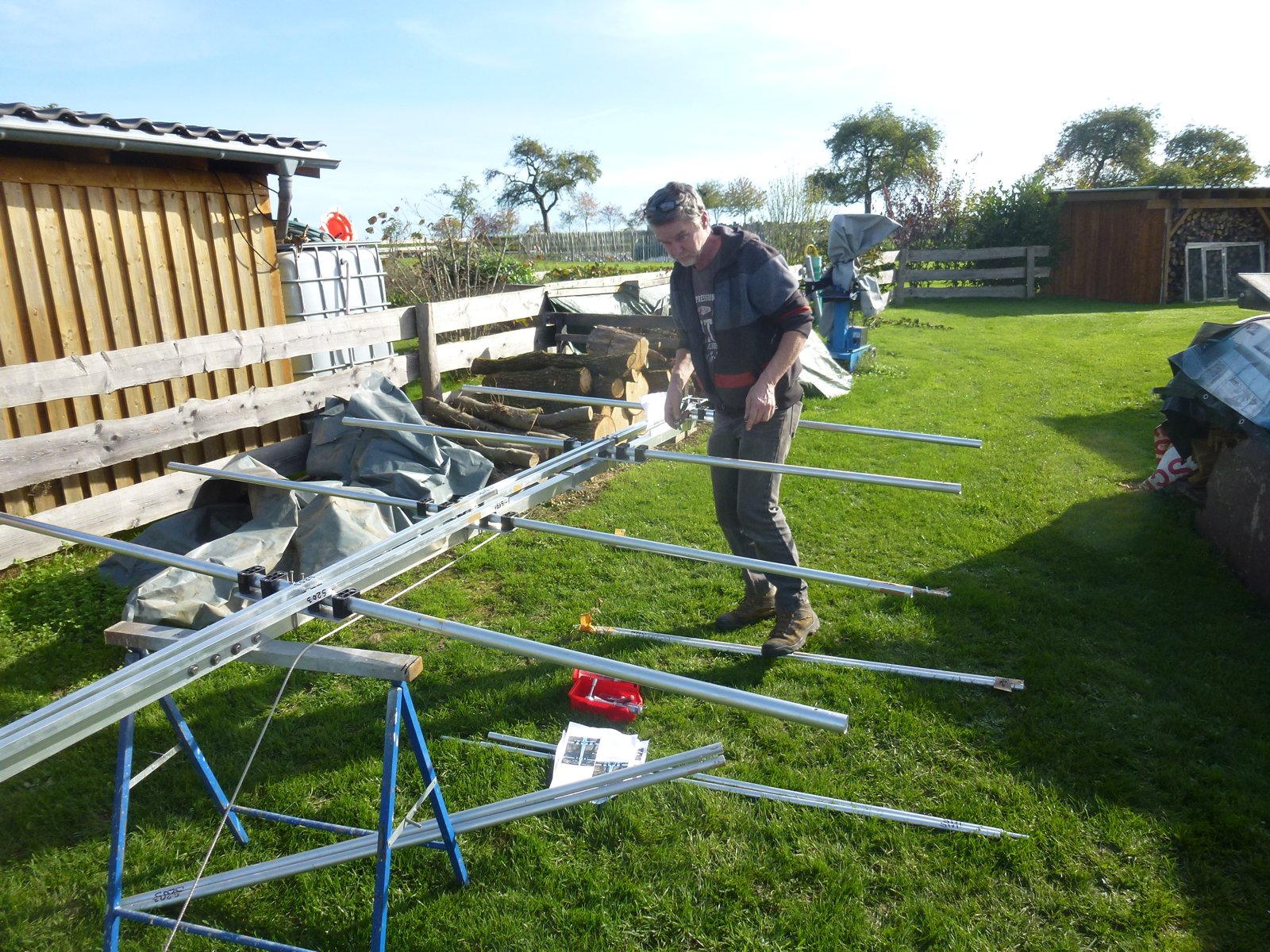

weitere Montage des Optibeams OBDYA12-5 soweit es geht bis zu einem Gewicht von 40Kg, der Rest erfolgt am Mast!
weitere Montage des Optibeams OBDYA12-5new

weitere Montage des Optibeams OBDYA12-5new

V i d e o l i n k in neuem Fenster:

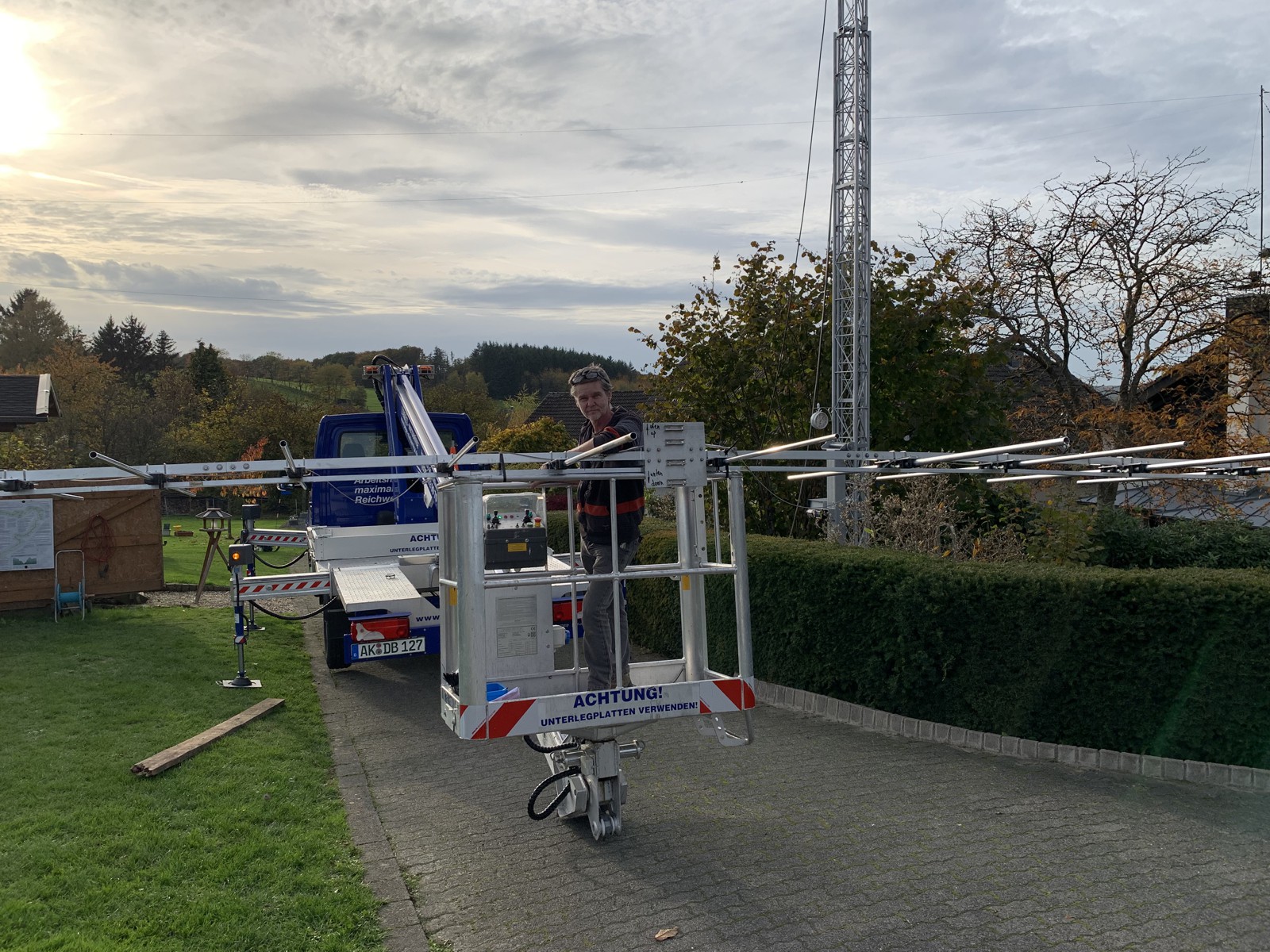

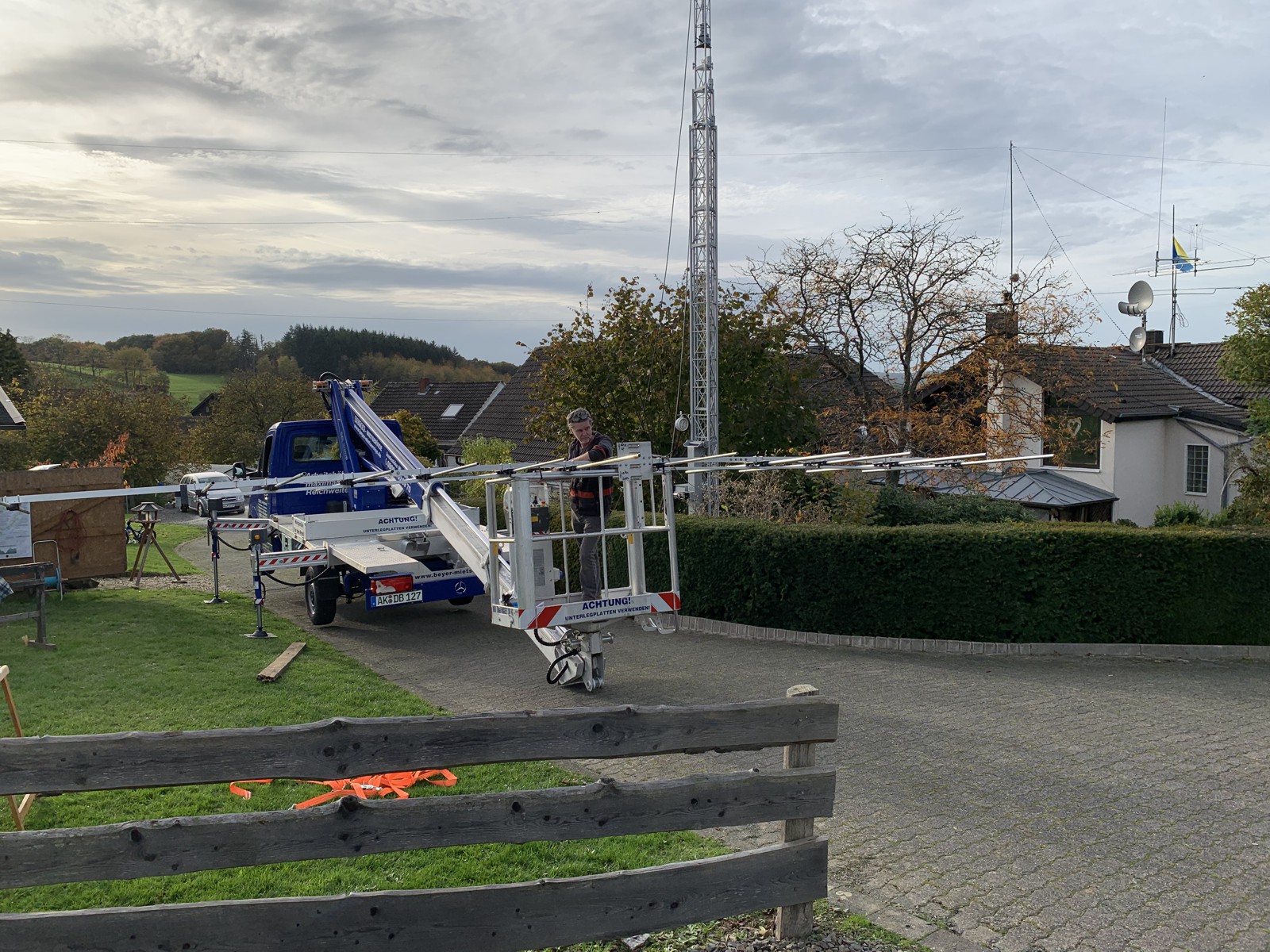

Der helle Wahnsinn! Der OptiBeam OBDYA12-5new auf dem Korb der Hubbühne




weitere Montage des Optibeams OBDYA12-5new

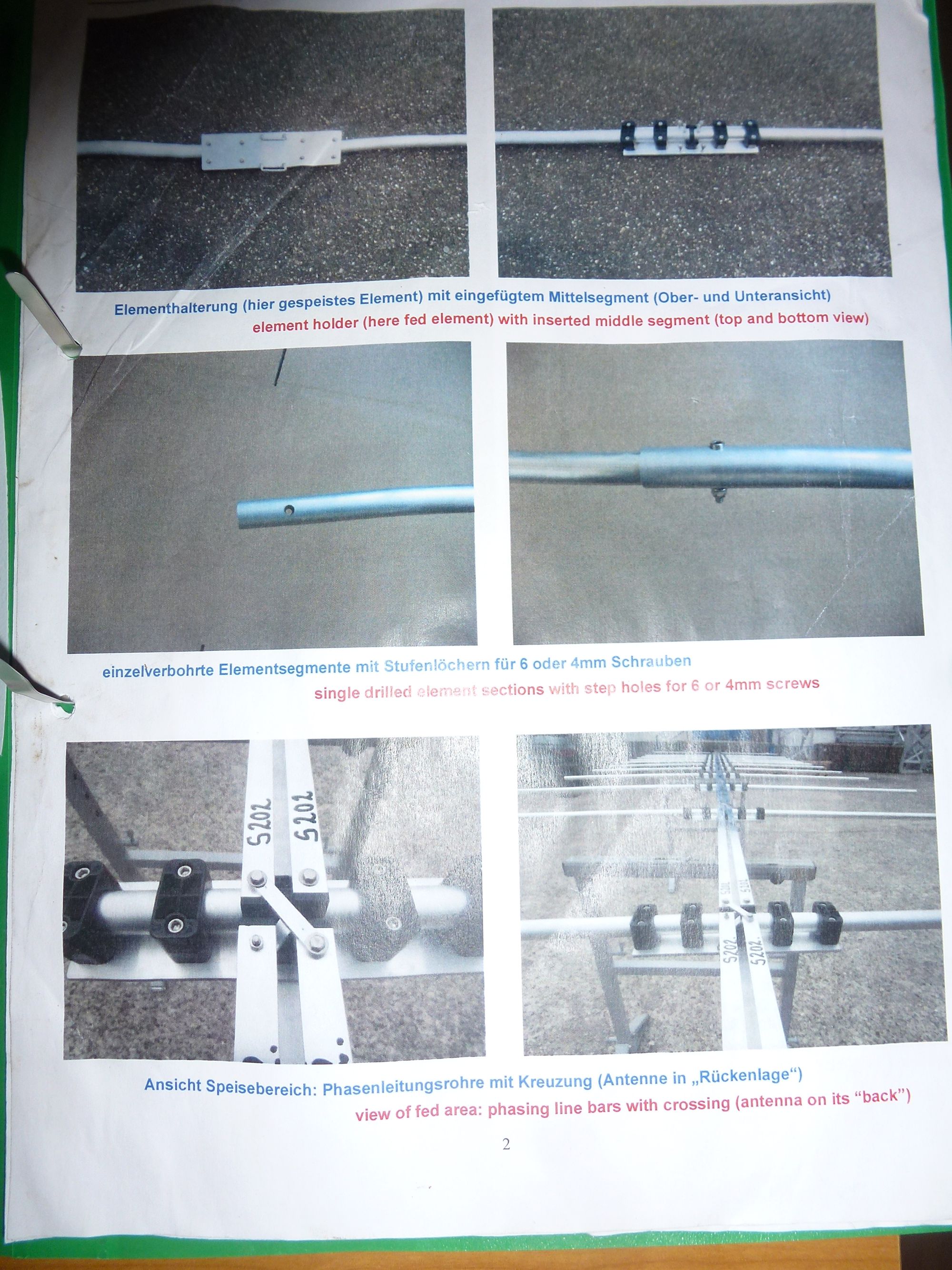

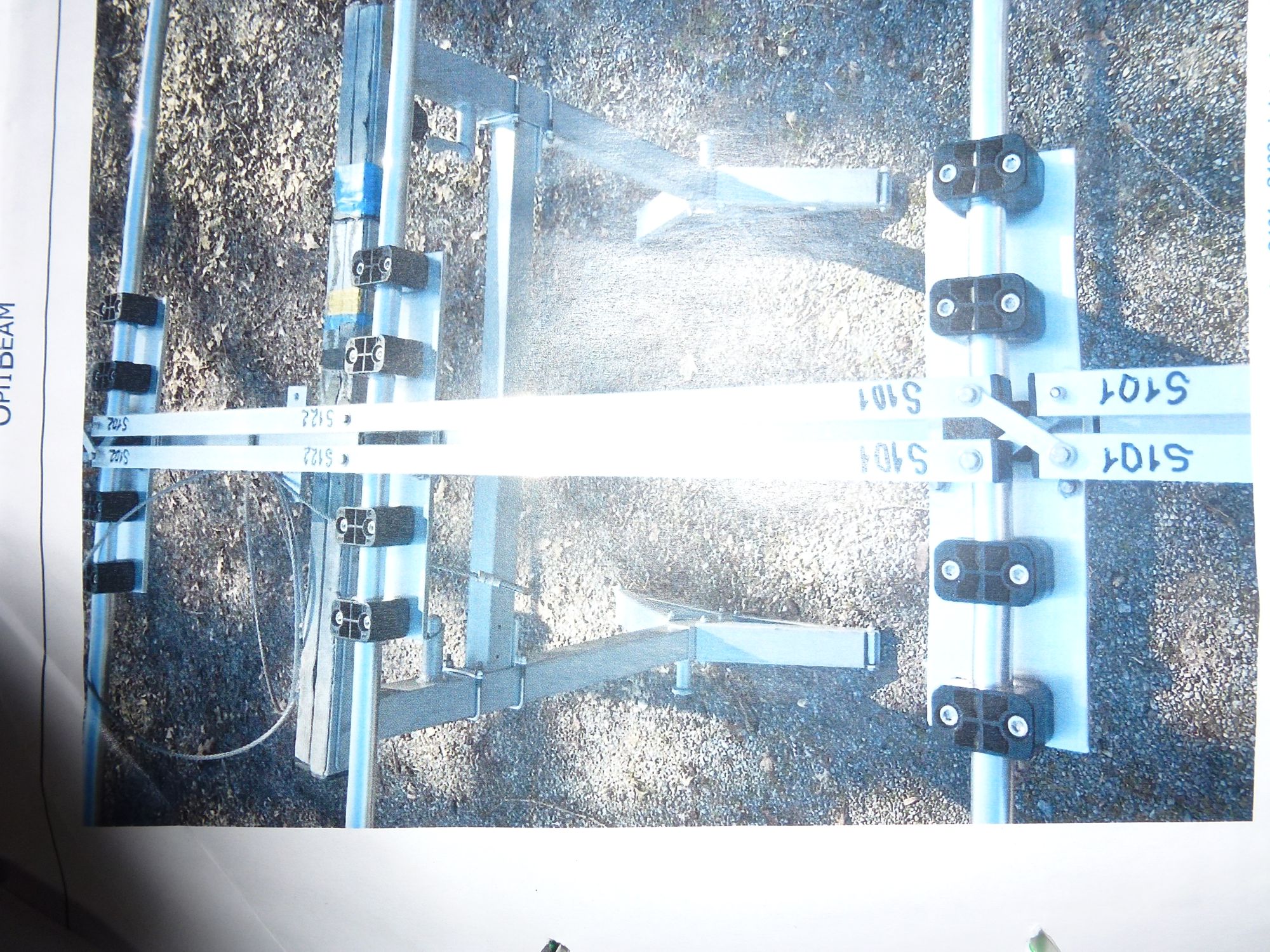

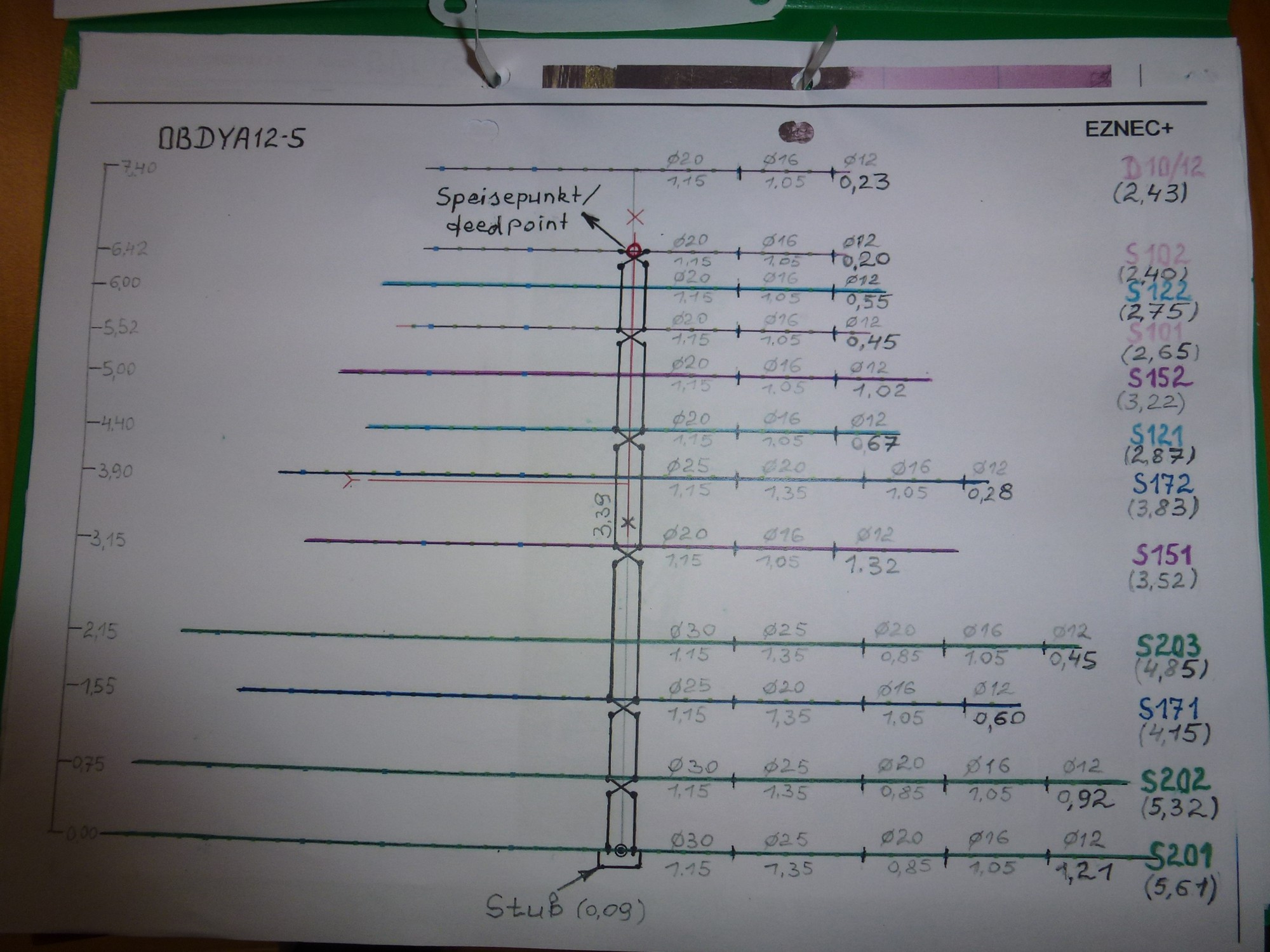

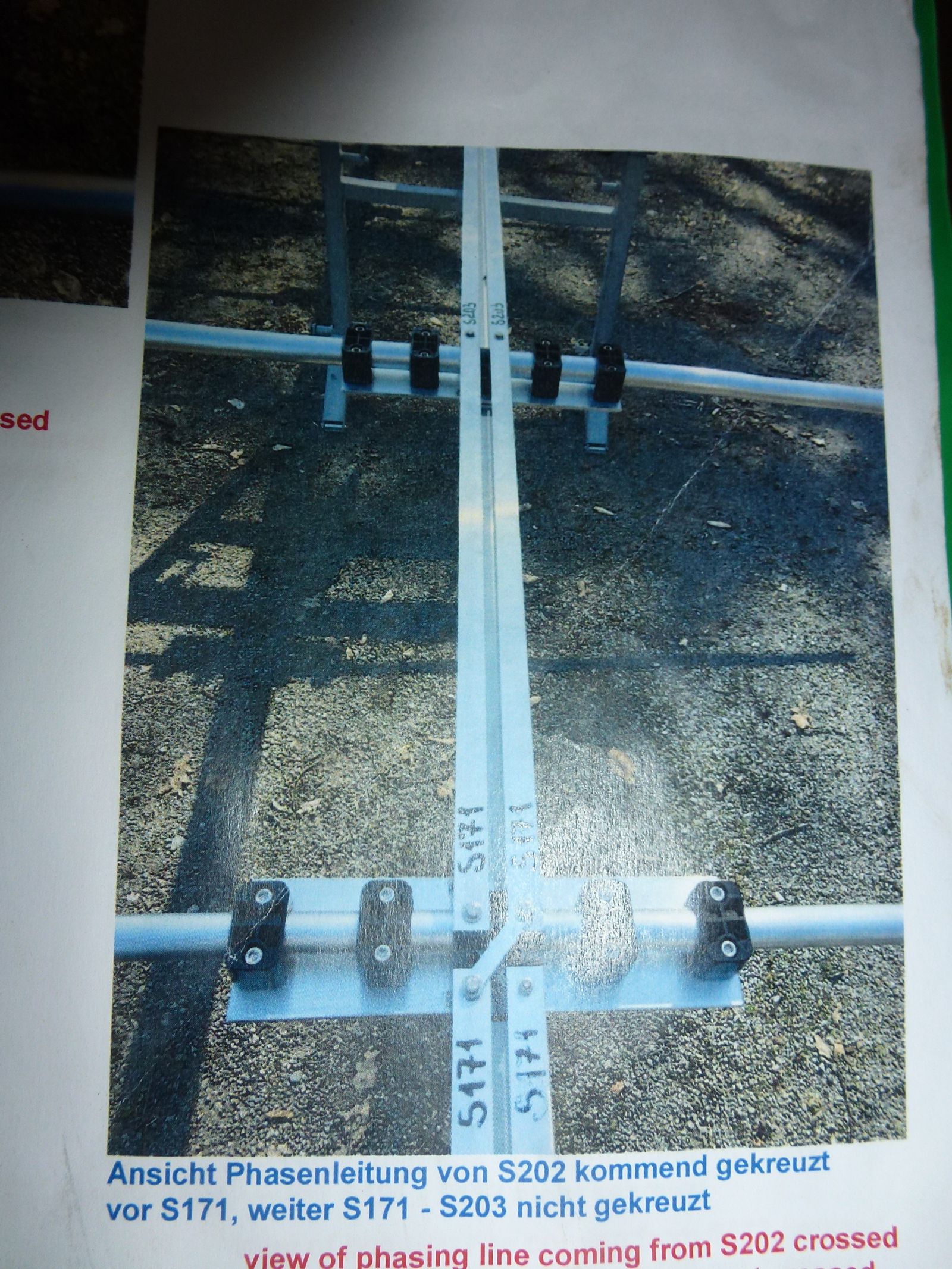

Details zum Optibeam OBDYA12-5new - gut zu sehen die gekreuzten Phasenleitungen zu den Elementen. Details zum Optibeam OBDYA12-5new

Details zum Optibeam OBDYA12-5new

Details zum Optibeam OBDYA12-5new

Details zum Optibeam OBDYA12-5new

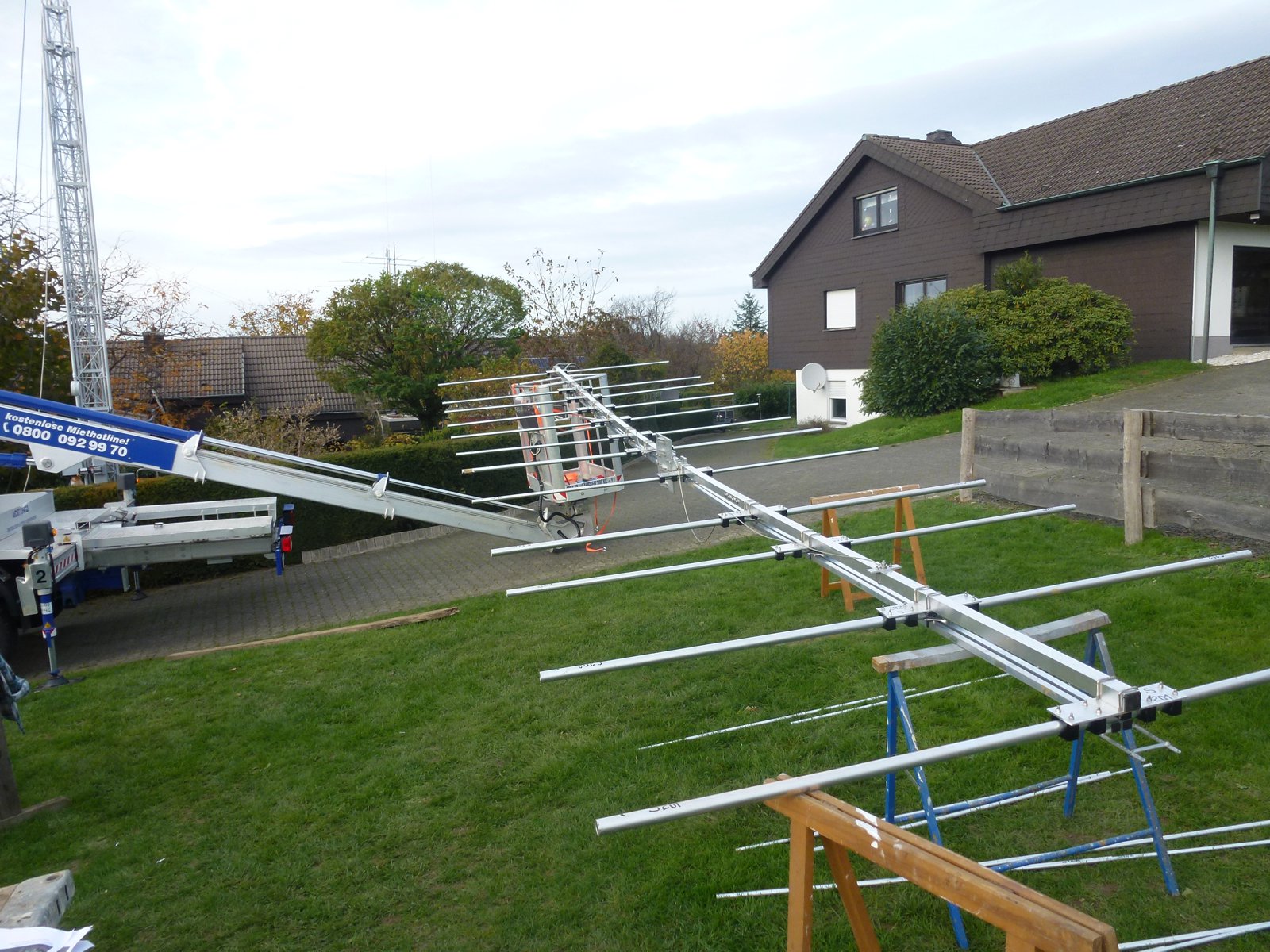

Der Optibeam OBDYA12-5new fertig zum anheben und zur Montage am Mast!
weitere Montage des Optibeams OBDYA12-5new

Optibeam OBDYA12-5new fertig zur Montage am Mast

Optibeam OBDYA12-5new<b></b> fertig zur Montage am Mast

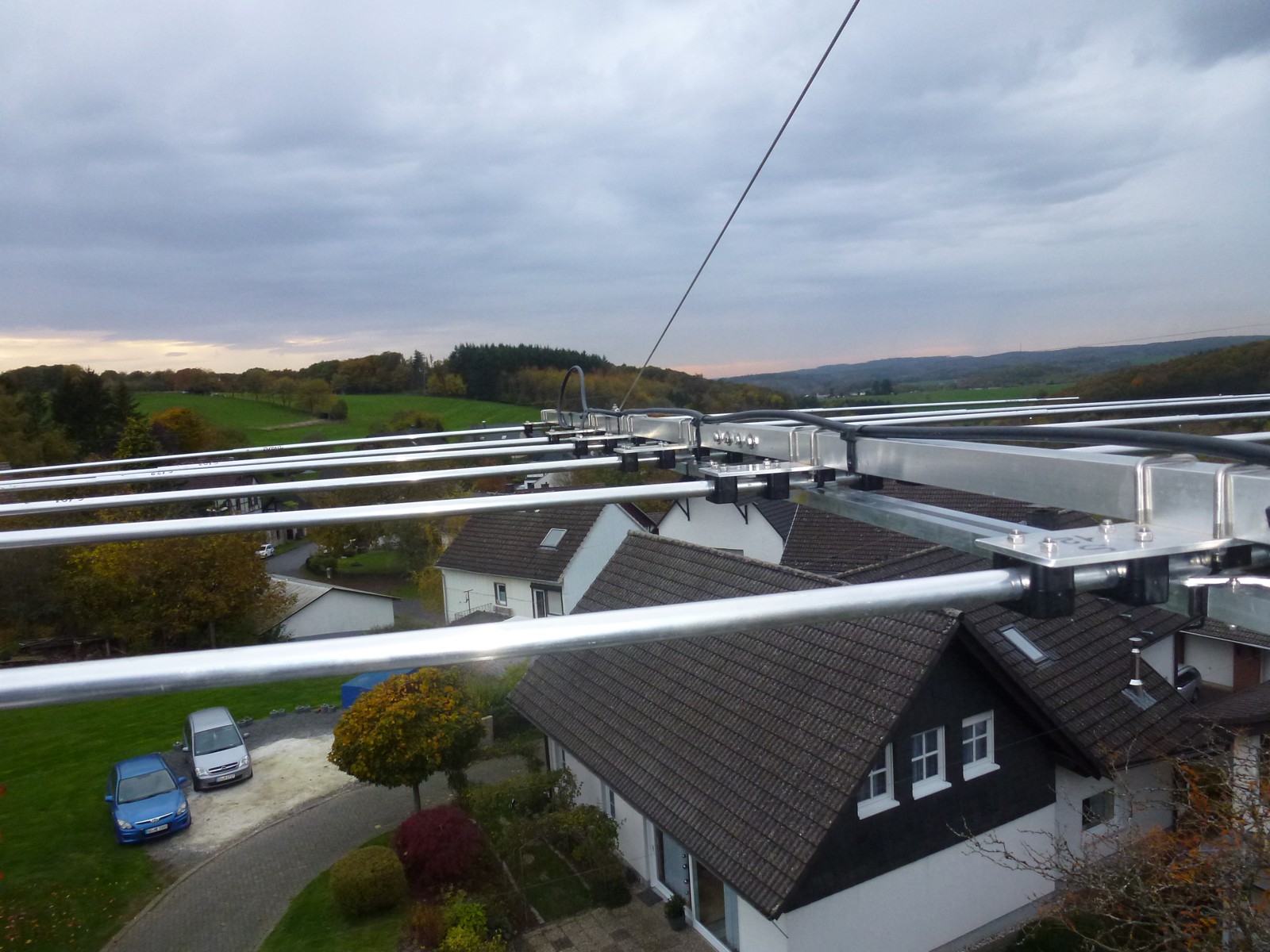

Der Blick meiner Antennen zum Horizont aus 23 meter Höhe
Blick aus 23meter Höhe

Blick aus 23meter Höhe

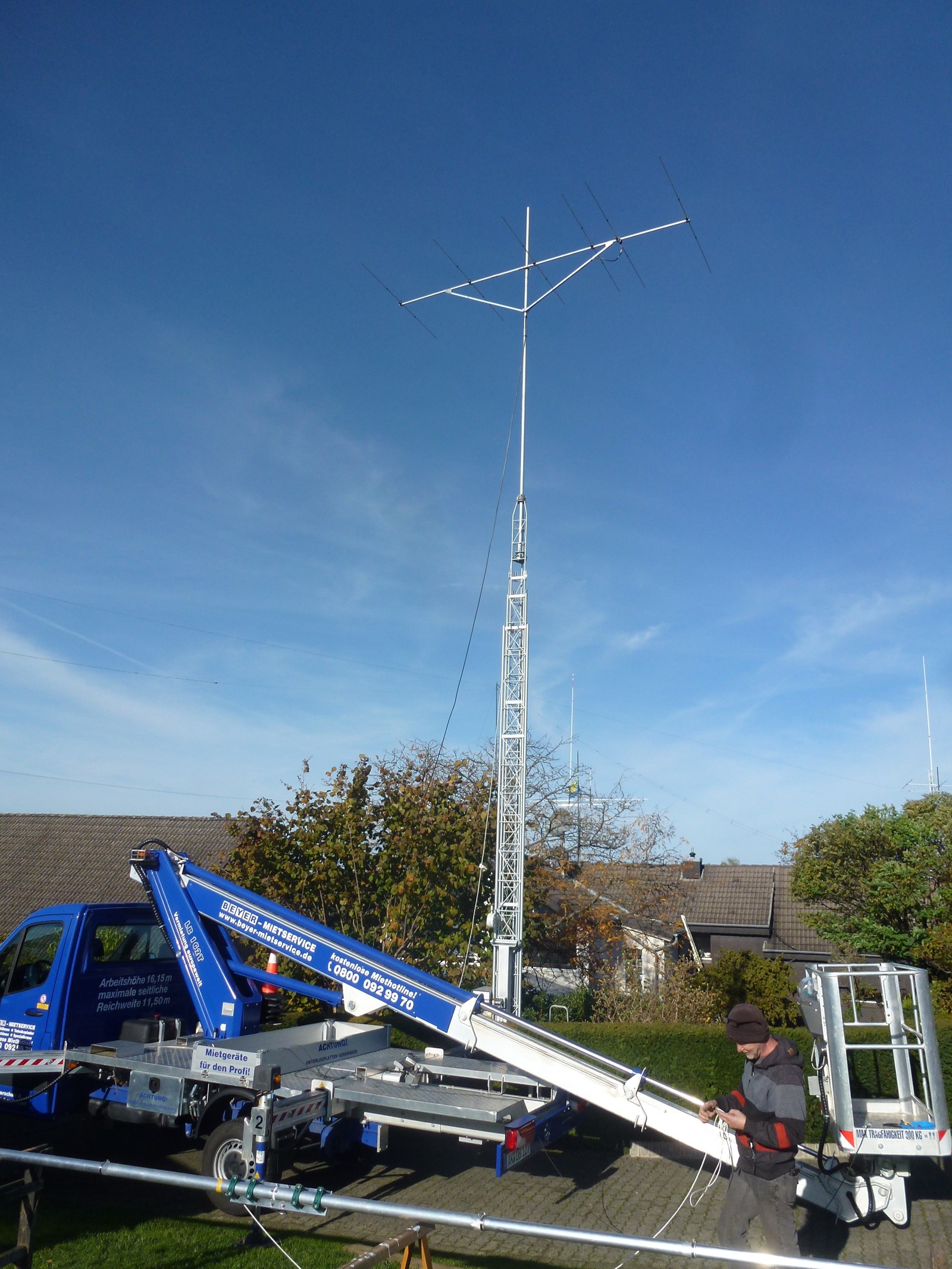

Als erste Antenne wurde der 6Element AnjoBeam für 6m montiert. 6m Beam 6el. montiert!

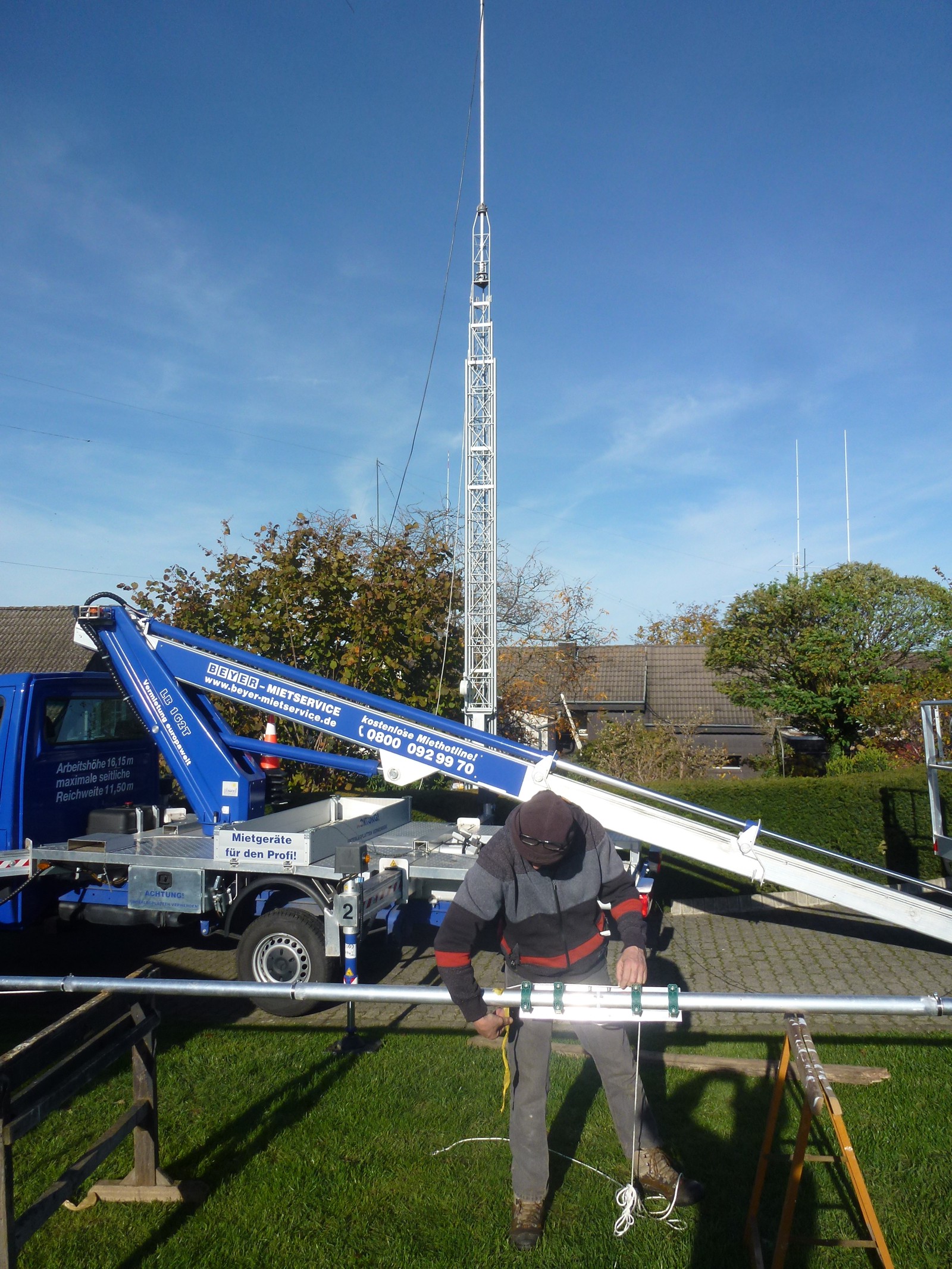

40m Rotary-kurz vor Montage

Rotary Dipol unterhalb der 6m Antenne montiert

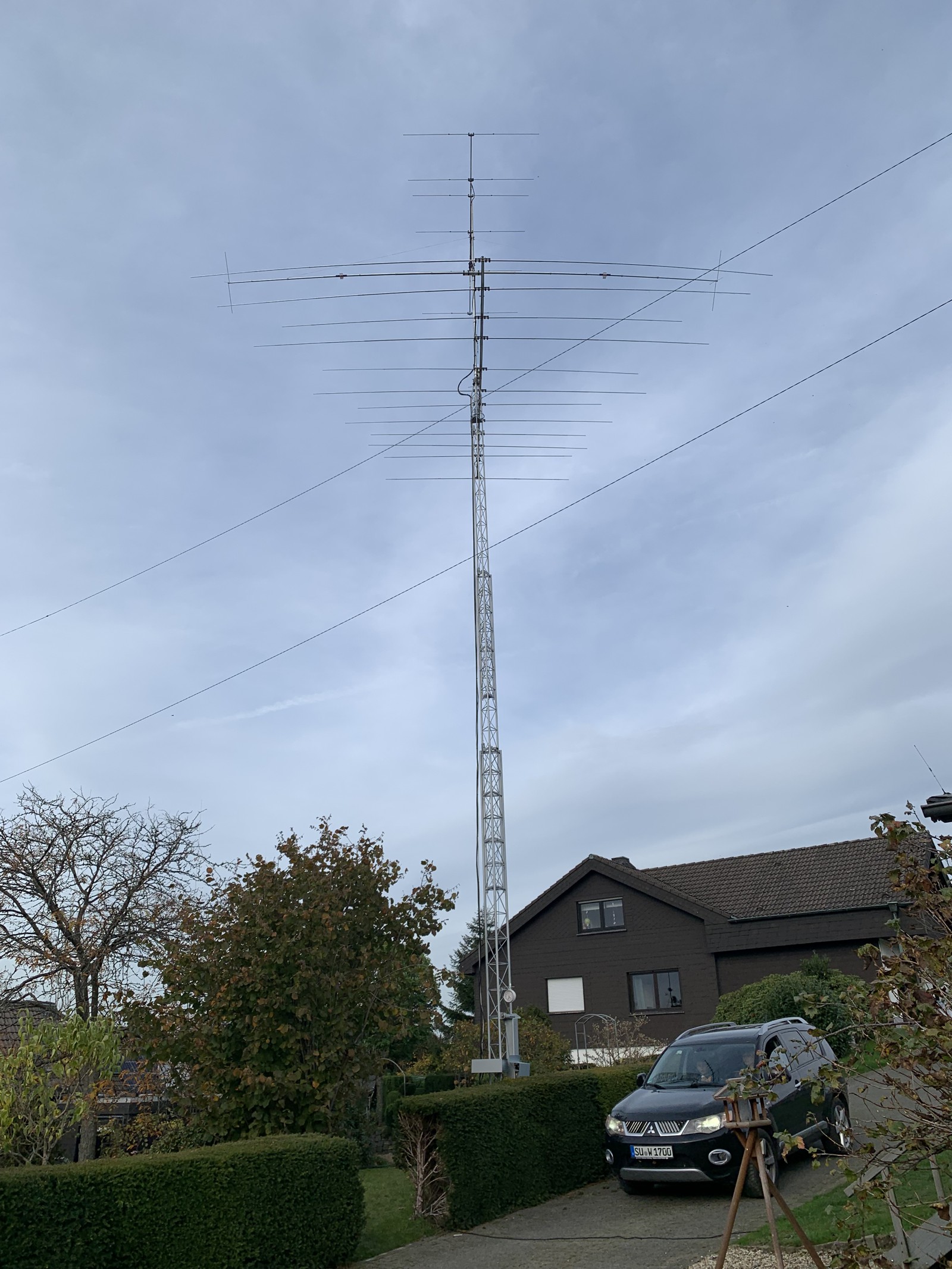

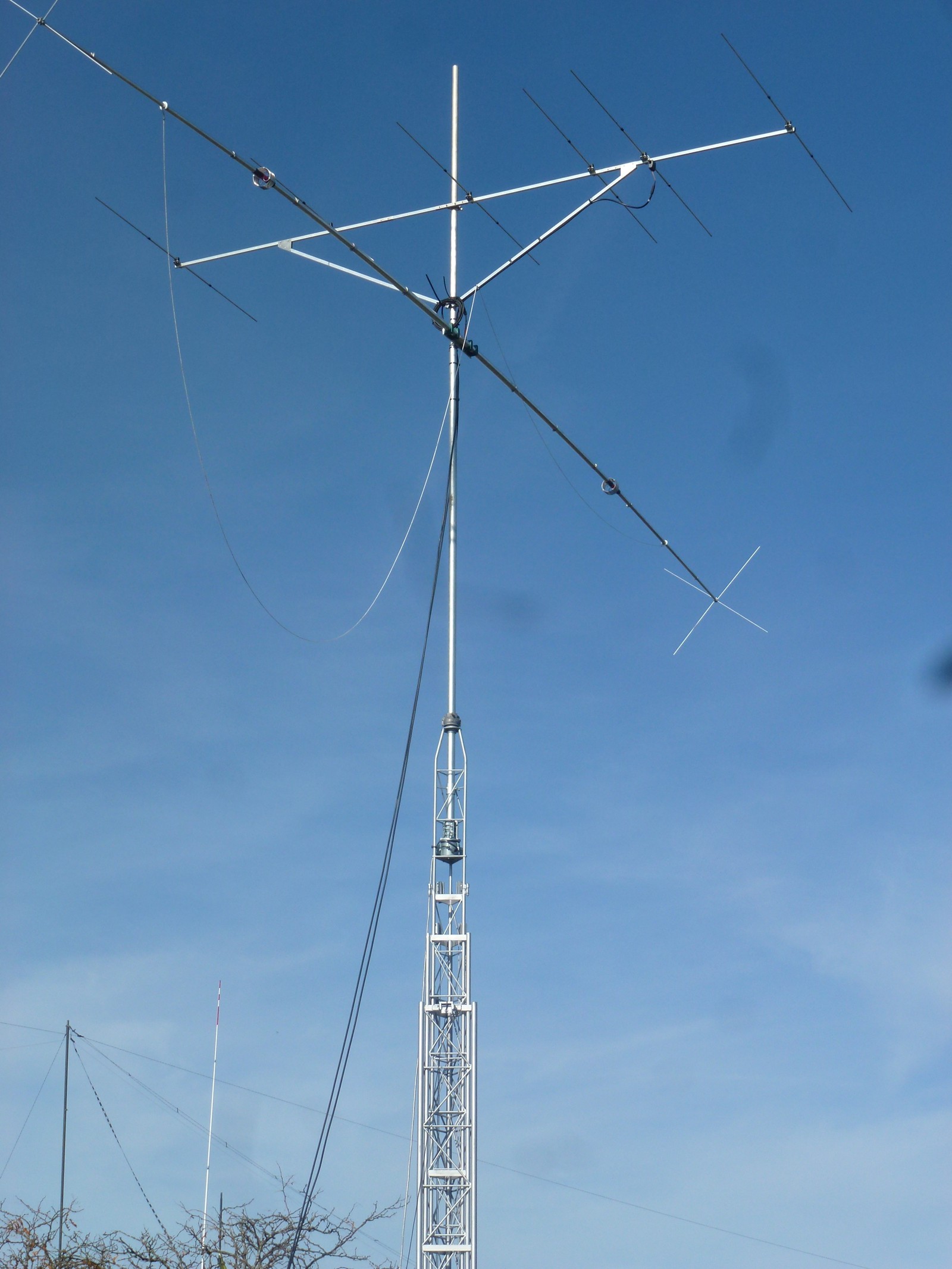

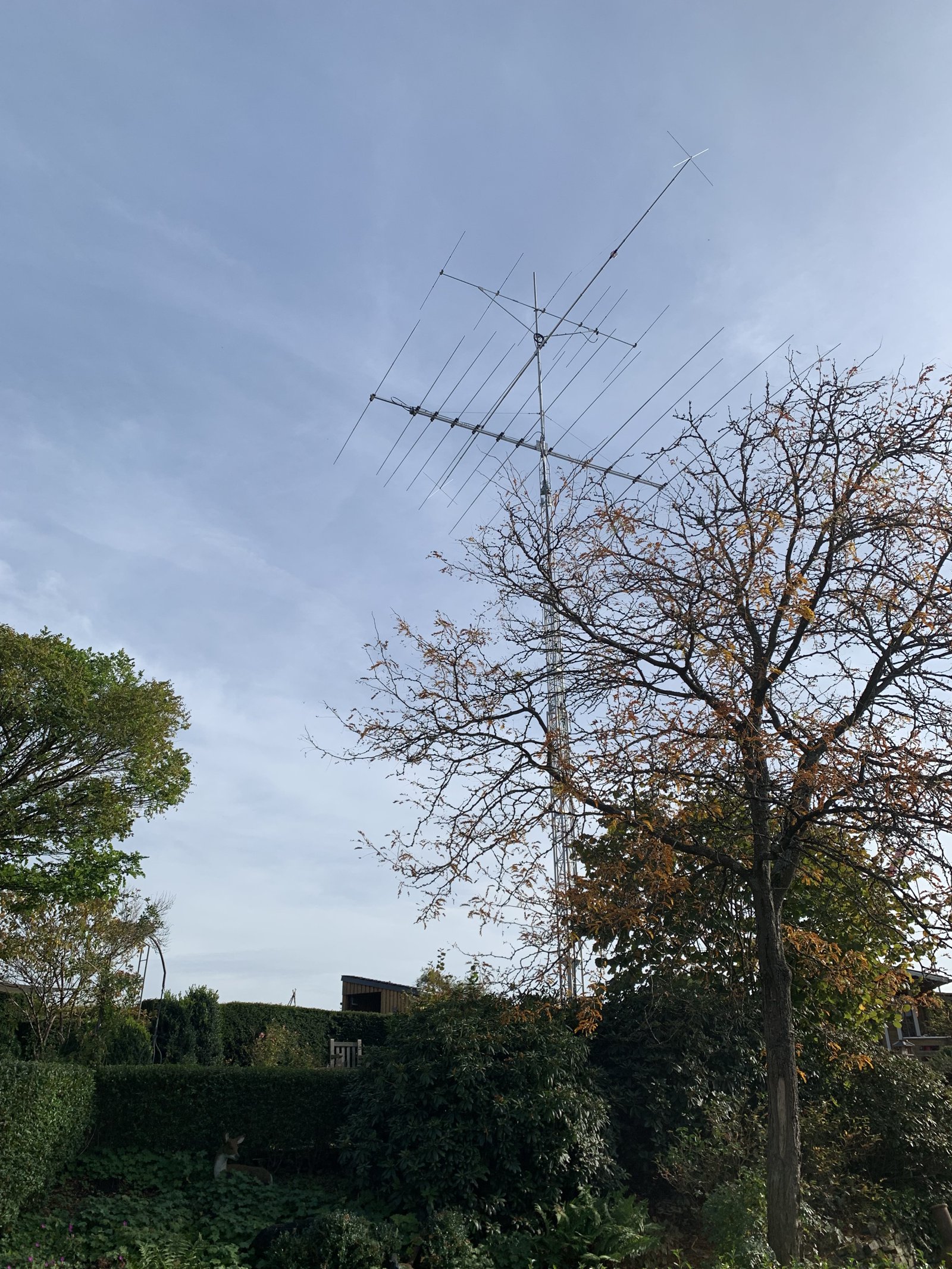

Diese "Opti-Antenne 12-5" hat den Namen "Beam" wirklich verdient. Optibeam montiert in 19m Höhe /></a><br><br> <a href= komplette Antennenanlage

komplette Antennenanlage

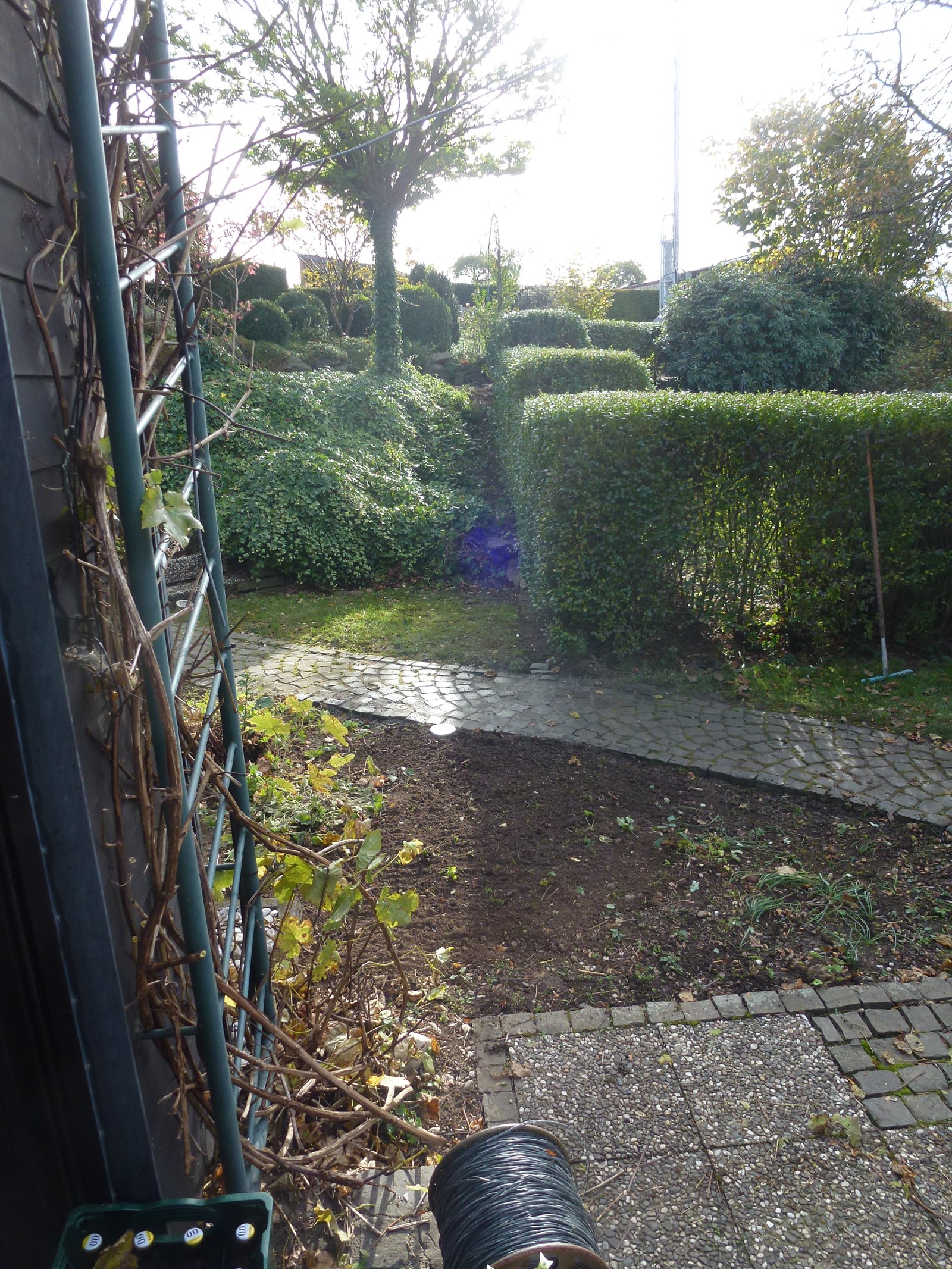

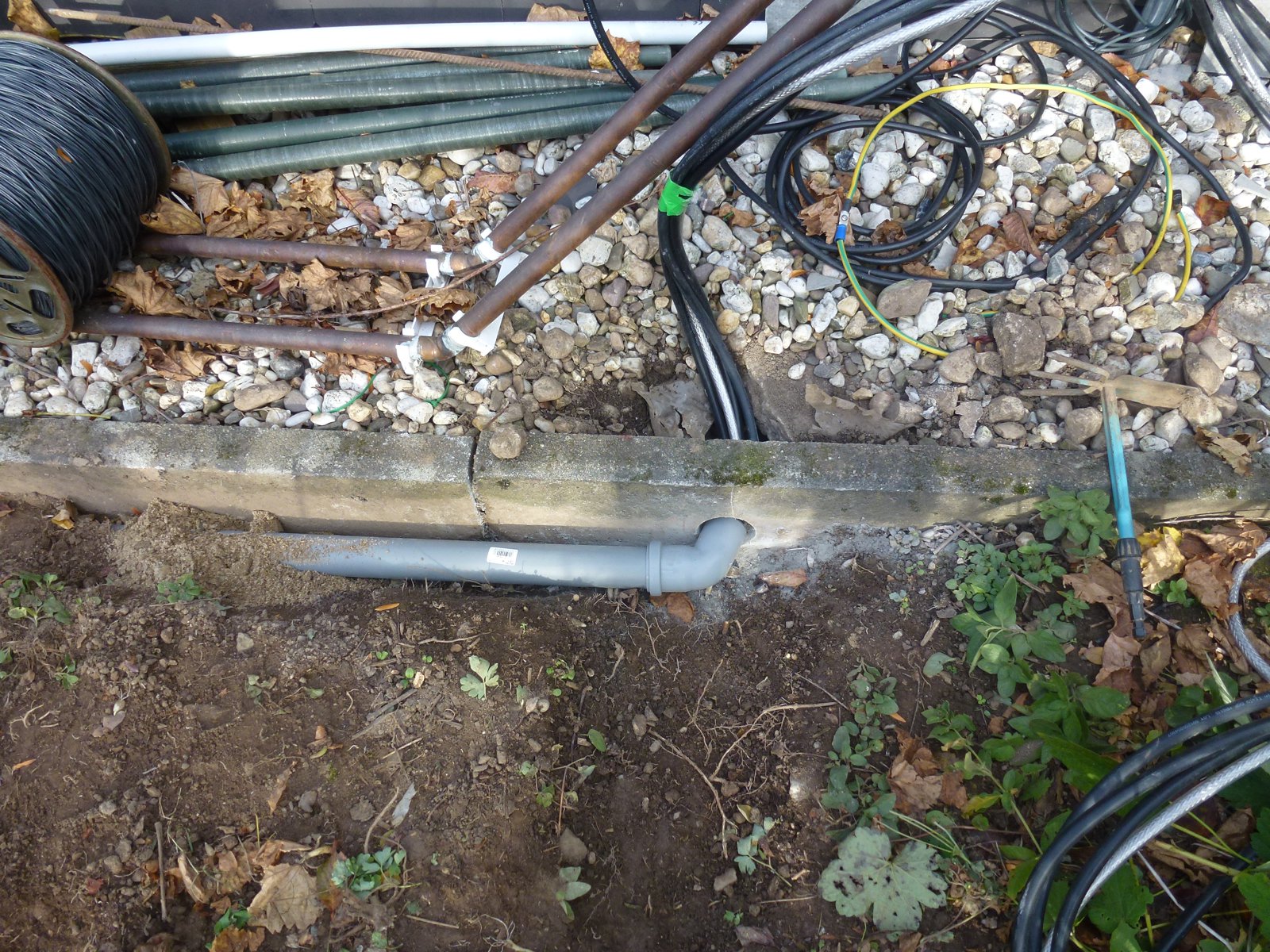

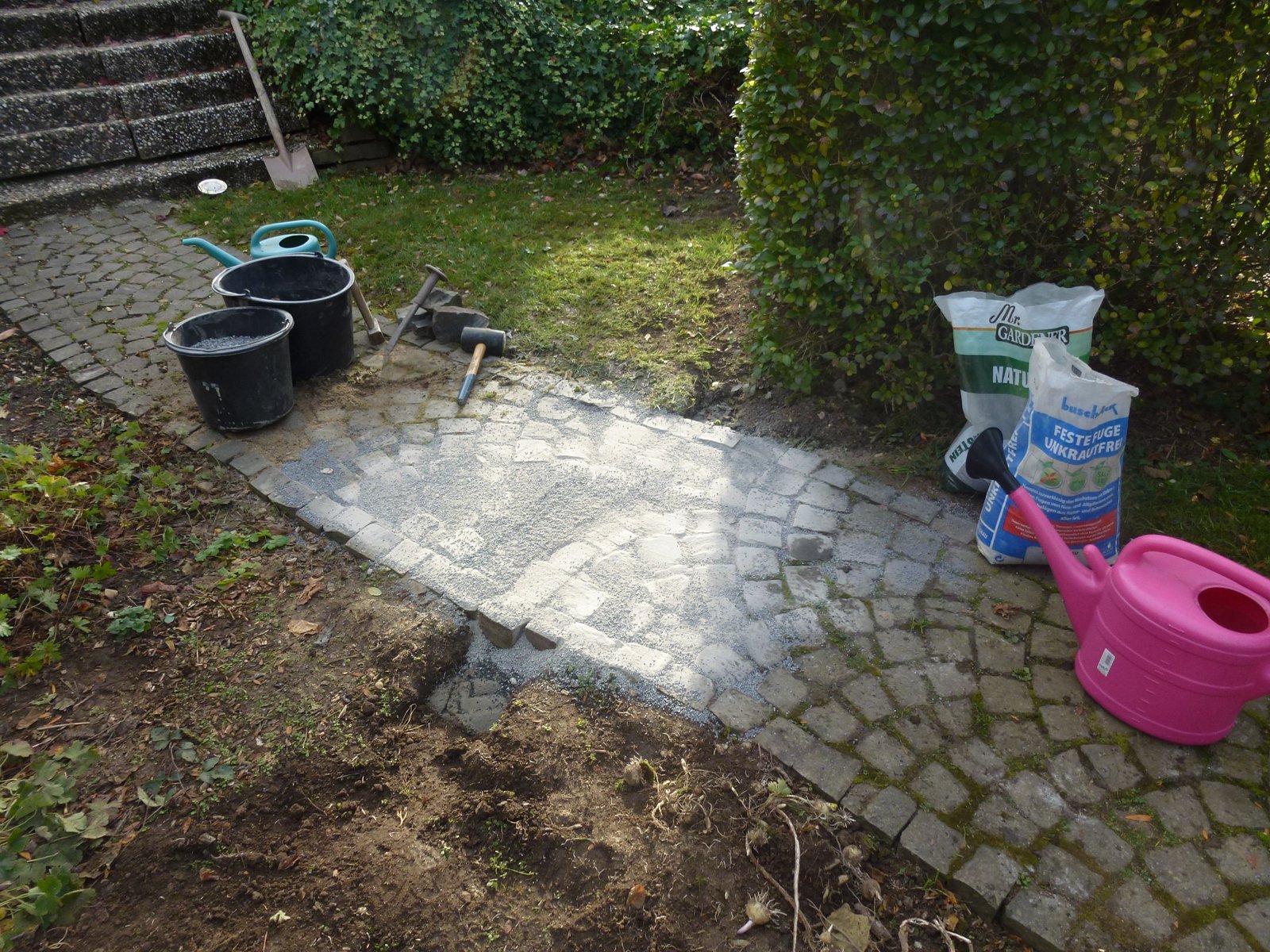

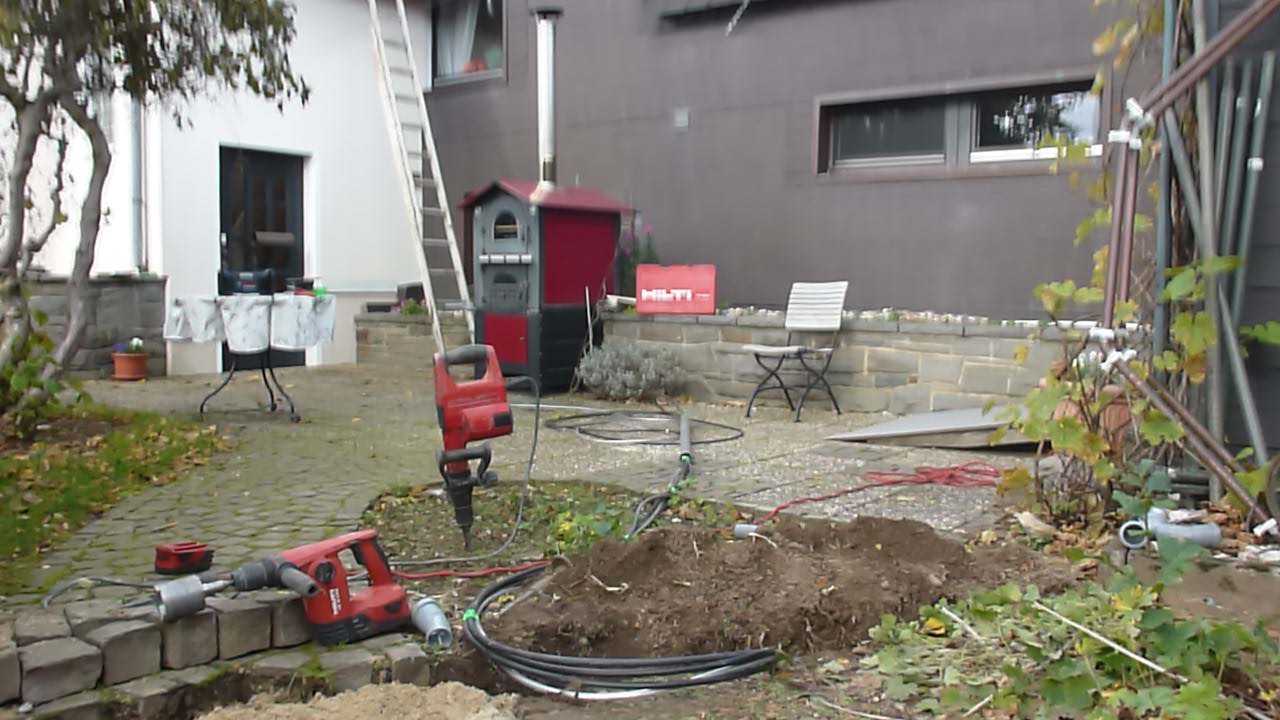

Verlegung der Kabel im Erdreich, teilweise unter dem Natursteinpflaster her. Das mußte natürlich wieder neu verlegt werden! Ein Teil der 50meter Strecke wurde direkt ins Erdreich verlegt um auch die Mantelwellen zu eliminieren. Weitere Strecken in Rohr damit nicht beim Schneiden von Hecken die Kabel zertrennt werden.
Kabelverlegung im Erdreich

Kabelverlegung im Erdreich

V i d e o l i n k in neuem Fenster:
Verlegung der Kabel zum Mast ins Erdreich!




Kabelverlegung im Erdreich

Kabelverlegung im Erdreich

Damit ist eine Mammutaufgabe beendet in 2022! Von der Idee im März und der Suche nach einem Mast im April bis zur Fertigstellung im 30.Oktober2022! Die schwierigste und meiste Arbeit war die Restaurierung der drei Mastschüsse vom BP60SX. Die Arbeit mach ich mit Sicherheit nie wieder aber es hat sich gelohnt. Mein Dank geht noch einmal an die Helfer DF8JO(Gerrit) und DL4BBY (Thomas) für die große Hilfe!
